前言：

MATRIX矩阵战术是国内比较早开始制作研发数码夜视仪的团体，从用倒车摄像头改装，到使用中高性能成品传感器，再到现在自主开发高性能传感器sensor，积累了比较多的经验，之前也做过PVS-31数码夜视仪改装的教程，但是当时的方案已经比较落后了。

考虑到很多玩家都想使用夜视仪设备参加WarGame活动，我们这次也是专门为大家推出了最新技术的高性价比PVS-31数码夜视仪教程，教程分为两部分，图文教程和视频教程。

详细的保姆级教程能让大家仅用一千两百元的成本，组装一台既可头戴观察，又可录音录像，具有超高性价比，且能在wargame活动中可堪一用的MNVT-31A数码夜视仪教程机。

转载声明：原b站视频已经下架了，保不齐哪天图文教程也没了，因此我就想着在本网站备份一份，以供大家学习交流！

设计思路：

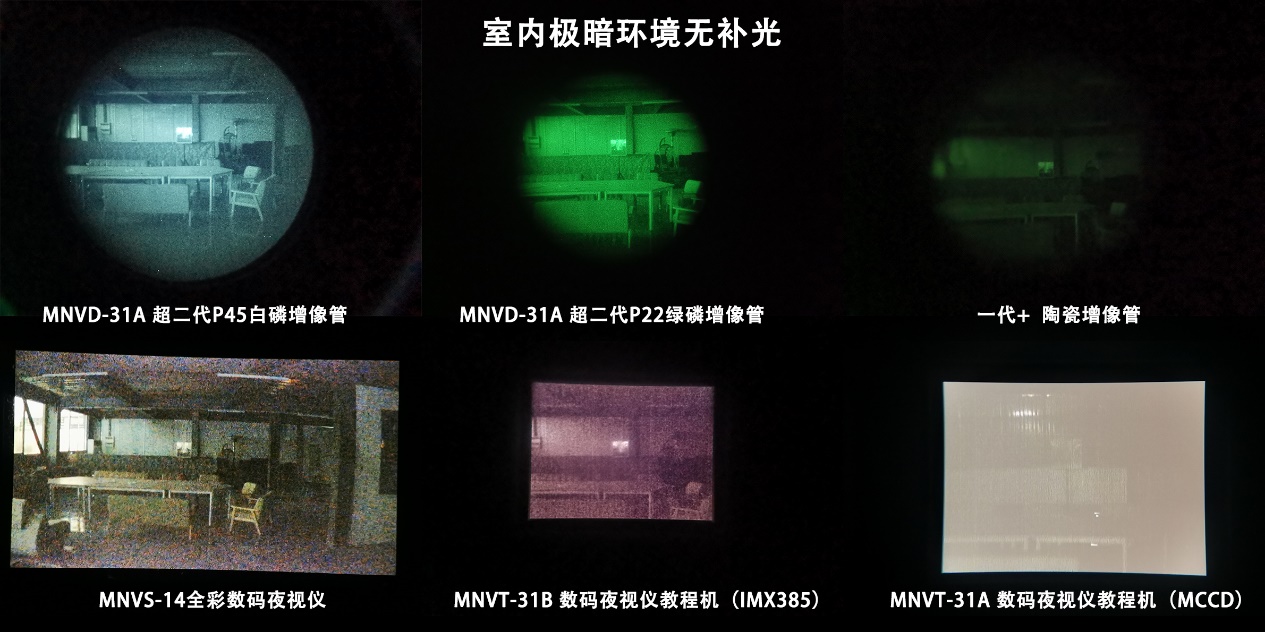

MNVT-31A数码夜视仪教程机，搭载了锐芯微电子的MCCD低照度传感器，FMA PVS-31模型改装，使用五号电池尺寸的3.6v 14500锂电池组供电，整机重量仅310克。效果比使用HD25C传感器的某几代几代数码PVS31夜视仪强得多。

供电部分使用的四节800毫安时，3.6v的14500电池并联在FMA模型电池盒中。满电电压4.2v，电池容量3200毫安时，给MNVT 31A供电可使用3个小时左。

MNVT-31A采用800x600分辨率的0.39英寸屏幕搭配高性价比放大目镜，观测效果和1024x768分辨率的0.5寸屏幕基本一致。说到屏幕就要提一下很多人都在问的“圆形屏幕”，首先确实可以用圆形屏幕成像，但是目前市面上一寸到两寸的圆形屏幕都是应用在智能手表上的，其分辨率最高只有390x390，高于这个数值的都是虚标，使用这种屏幕，白天成像都会有非常多的像素点，微光环境下再叠加传感器的噪点，成像几乎就成了一团马赛克，不具备任何的实用性，如果只是为了追求还原微光夜视仪的圆形成像，还不如直接花300块钱购买FMA的发光版PVS-31模型。

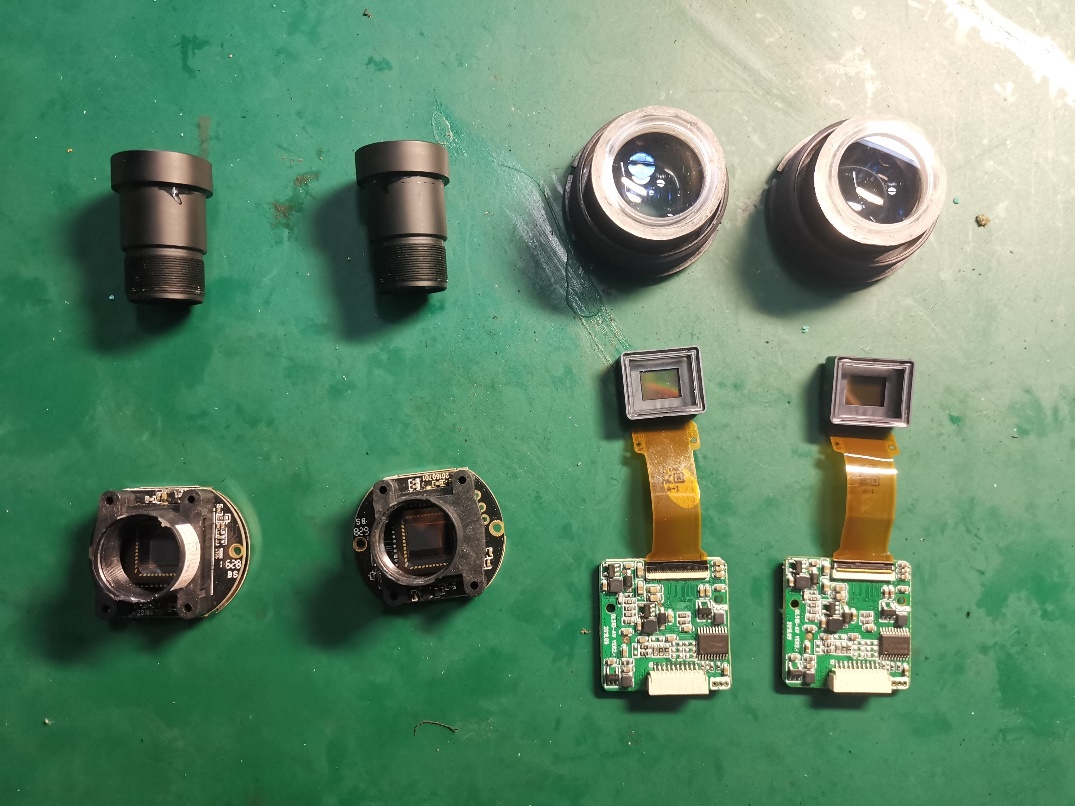

物镜选用的是一颗F1.0大光圈的M16镜头，焦距16毫米。配合1/2英寸的MCCD传感器和索尼ECX333A 0.39英寸屏幕和这个超轻的目镜。物镜可以旋转进行远近调焦，目镜可以旋转调节屈光度。这套镜组不仅可以让成像完美控制在人眼一倍倍率，而且可以双目合像，就是两个眼睛看到的两个镜筒的图像可以重合。

我们之前也见过很多世面上DIY的PVS31数码夜视仪都有非标准一倍率成像，很多都是0.8倍鱼眼成像，还有很多双眼无法合像，两个镜筒的成像有高低差，导致头戴一会儿就开始头晕。

MNVT 31 A 使用的0.39英寸ECX333A屏幕的驱动板有两种，一种是可以让屏幕输出MCCD原本的彩色成像，还有一种是调整后增加绿色显示的效果，在颜色上模拟绿磷增像管效果。绿色效果的屏幕驱动板的价格比彩色的贵了15块钱。但出于实用角度，我个人更推荐使用彩色的屏幕驱动板，画面还原度和对比度都更高。当然很多数码PVS31作者通过在目镜端安装彩色亚克力板改变图像颜色的行为是不可取的，安装粗糙的亚克力板除了降低成像清晰度，表面磨损后影响成像，还会减少镜头的进光量，所以MNVT 31的物镜部分没有安装任何镜片。镜头的玻璃材质也比亚克力更耐磨。

中桥和镜筒的链接采用的是硅胶线穿线连接，穿线部分用热缩管进行了保护。有线连接确保了整套系统的稳定性，而一些数码PVS31作者用磁性干簧管做的镜筒侧翻断电非常不推荐，非常不稳定，容易出现接触不良和经常断电的情况，有线连接是不会出现这种问题的。

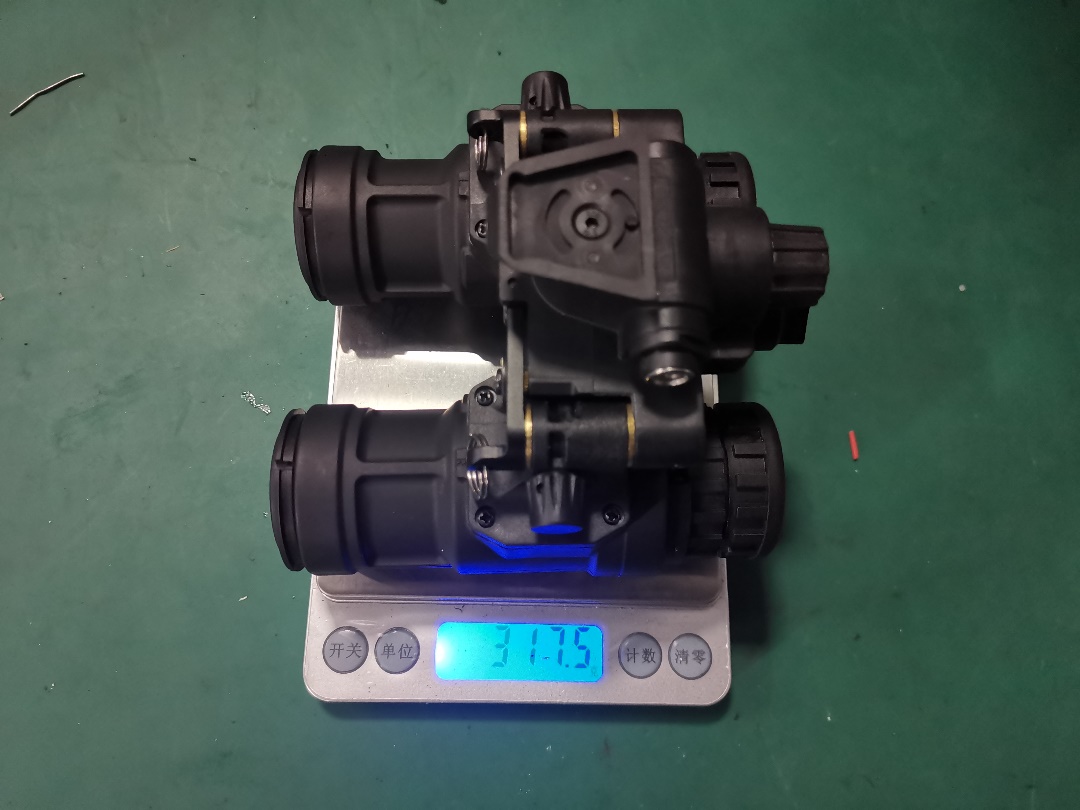

MNVT 31整机重量在310克左右，仅比FMA模型重了不到100克，即便是长时间佩戴也不会感到因为重量而导致的不适，而且由于重量较轻，仅使用供电的31电池盒就可以让头盔保持前后平衡，不需要在头盔后部额外加配重。

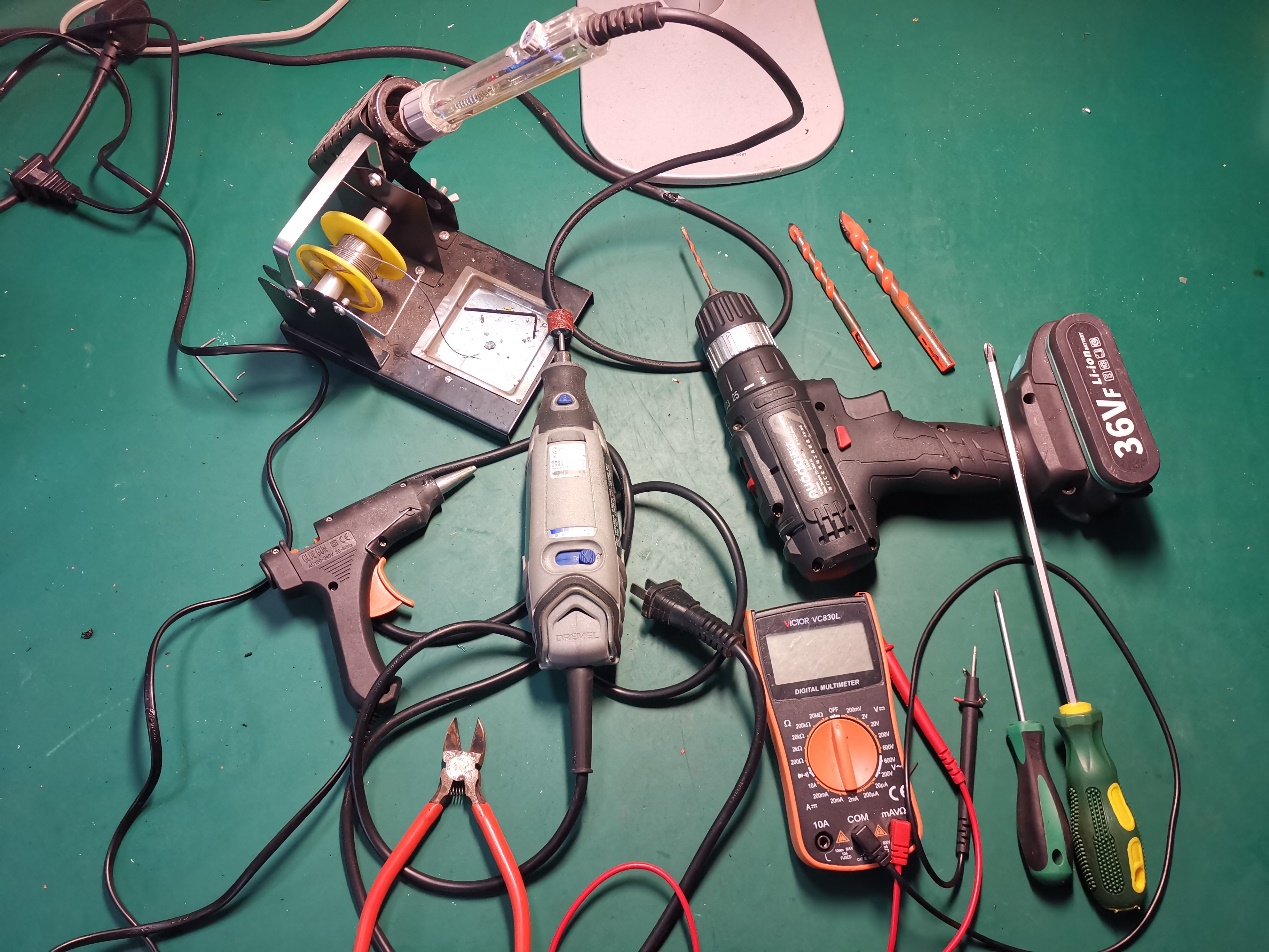

组装工具：

电烙铁+焊锡

电磨+砂轮磨头+金属棒磨头

手电钻+2mm/6mm/7mm/8mm/10mm/12mm/16mm钻头

尖嘴钳

十字螺丝刀

万用表

热熔胶枪+热熔胶棒

AB胶

橡胶锤

打火机 / 热风枪

电池盒的组装与焊接：

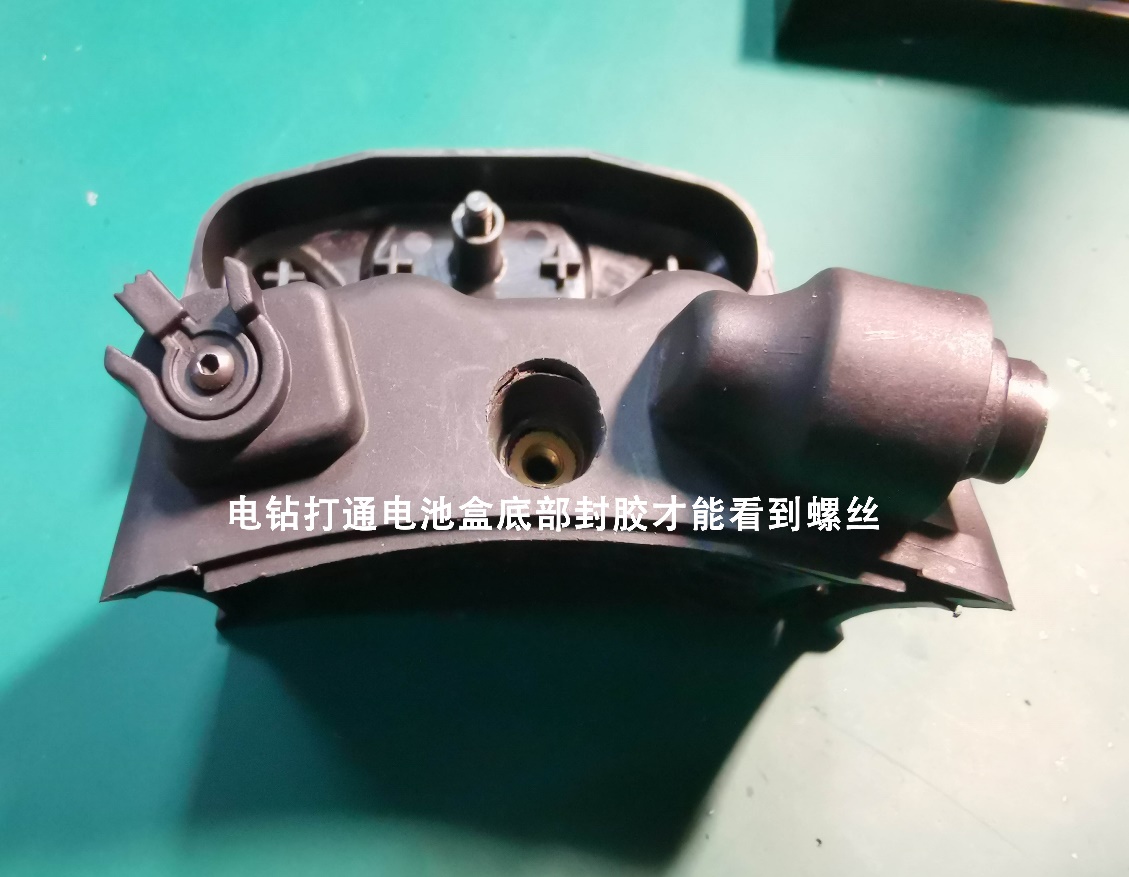

用电钻+6mm钻头打穿电池盒底部的封胶，卸出底部的一颗M4螺丝，拆下电池盒底座，用7mm电钻扩孔后安装DC母头电源。

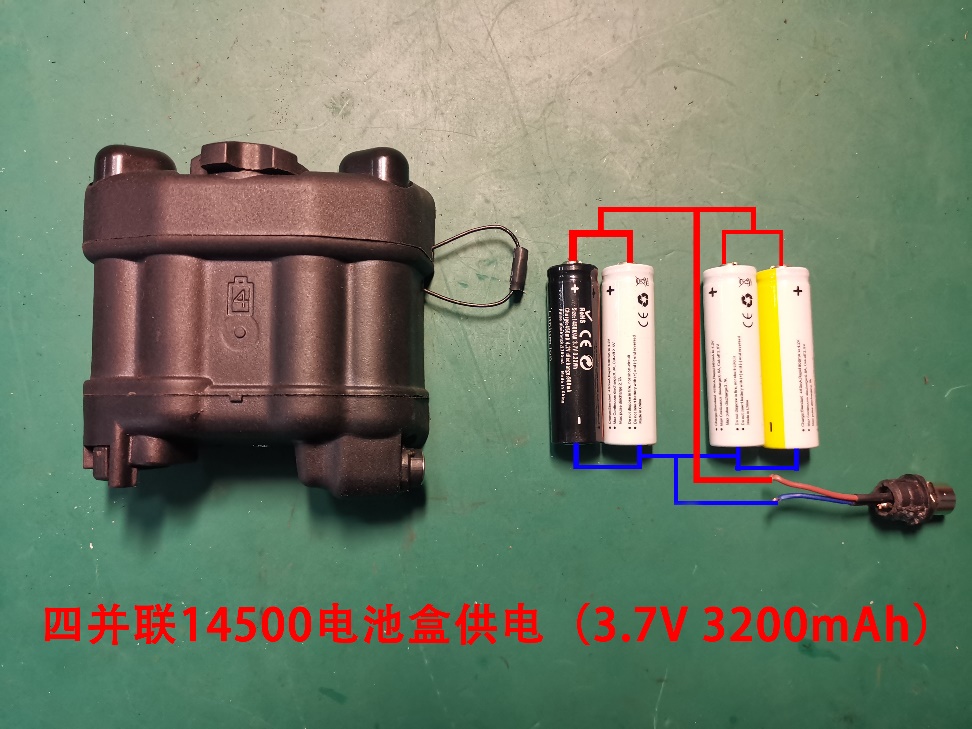

电池盒供电使用四节14500锂电池并联在FMA PVS-31电池盒模型中，电池盒输出端是一个DC 5.5x2.1mm的母头电源插口

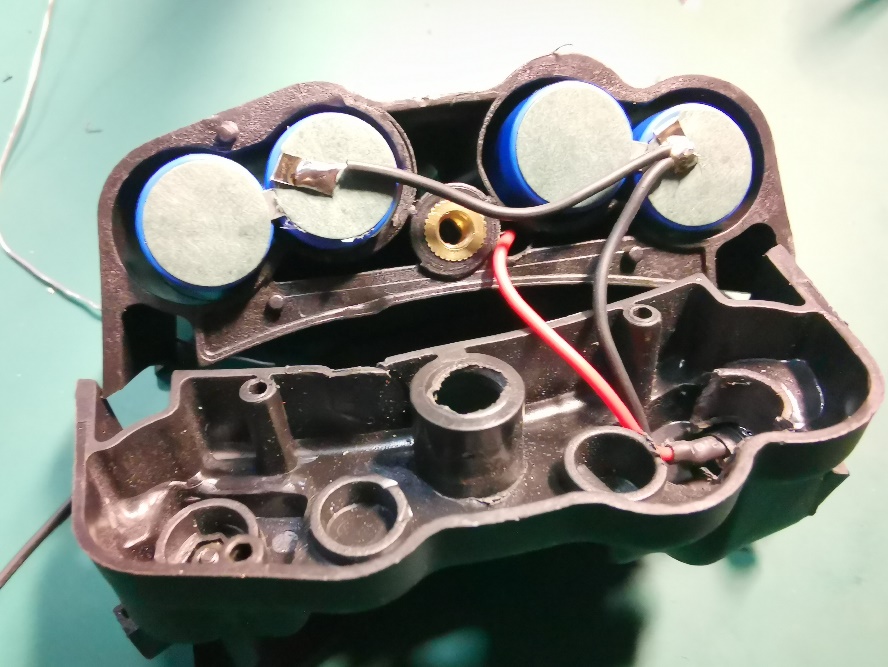

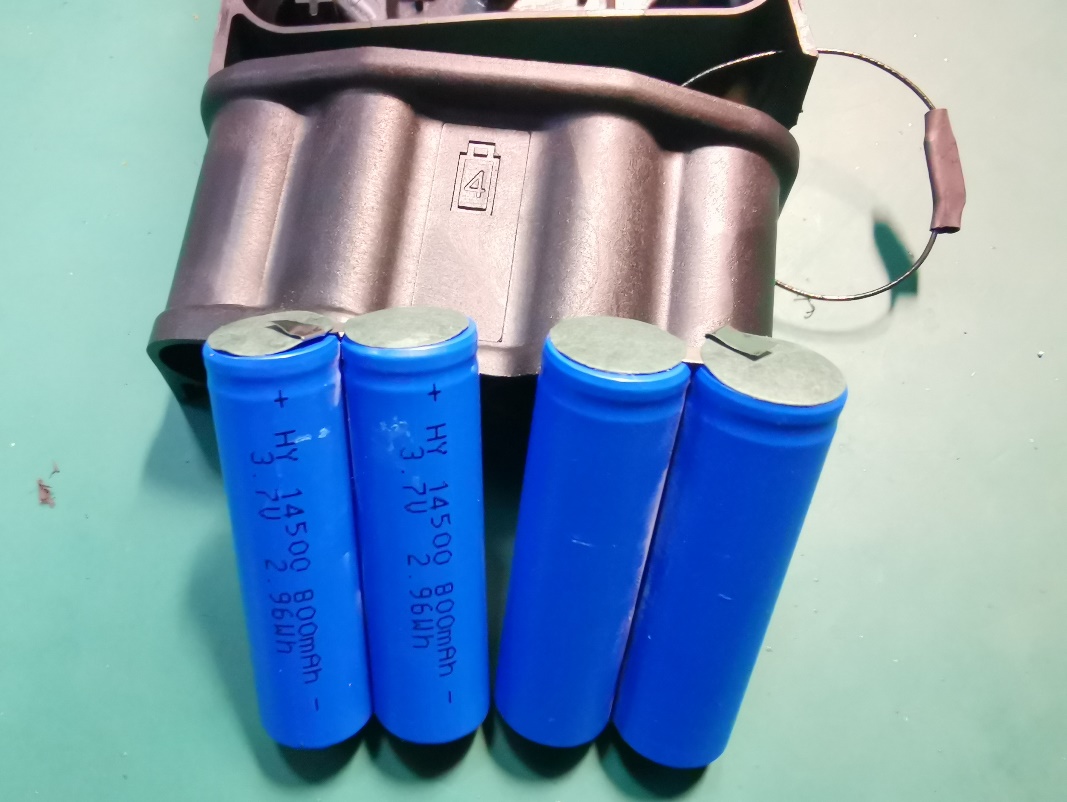

将两节并联的电池组外皮剥开，剪短SM电源线，只保留正极和负极上一小段镍片，用来焊线（直接在电池电极上焊接会损坏电池），将两组电池组正极朝上，负极朝下，装入FMA电池盒模型中。用硅胶线分别连接两组电池组的正极和负极，并将正负极线与DC母头电源焊接。拧上电池盒上下的螺丝，电池盒完工。

中身的组装与焊接：

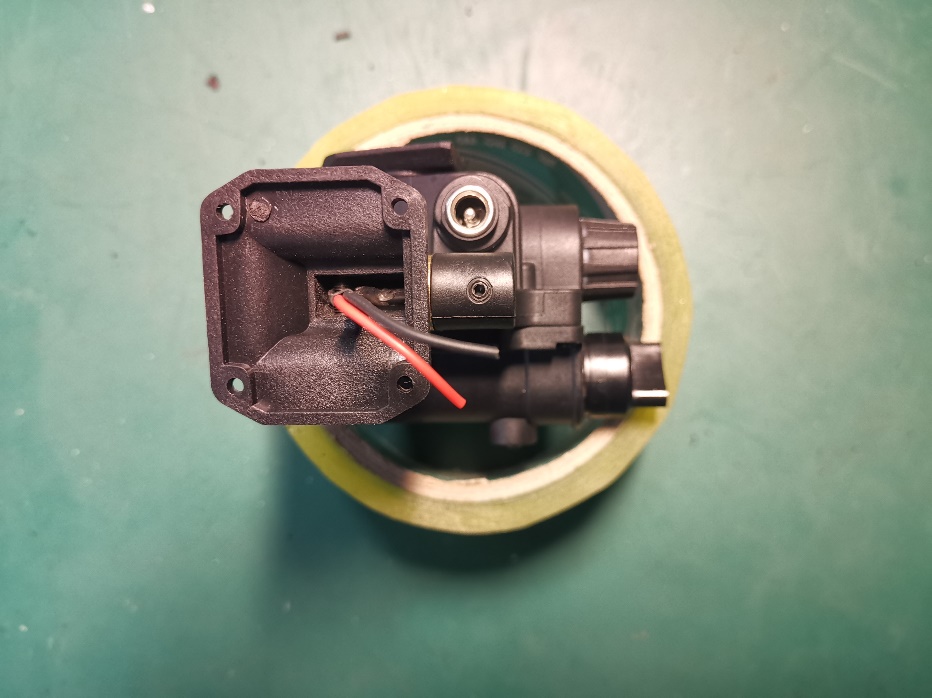

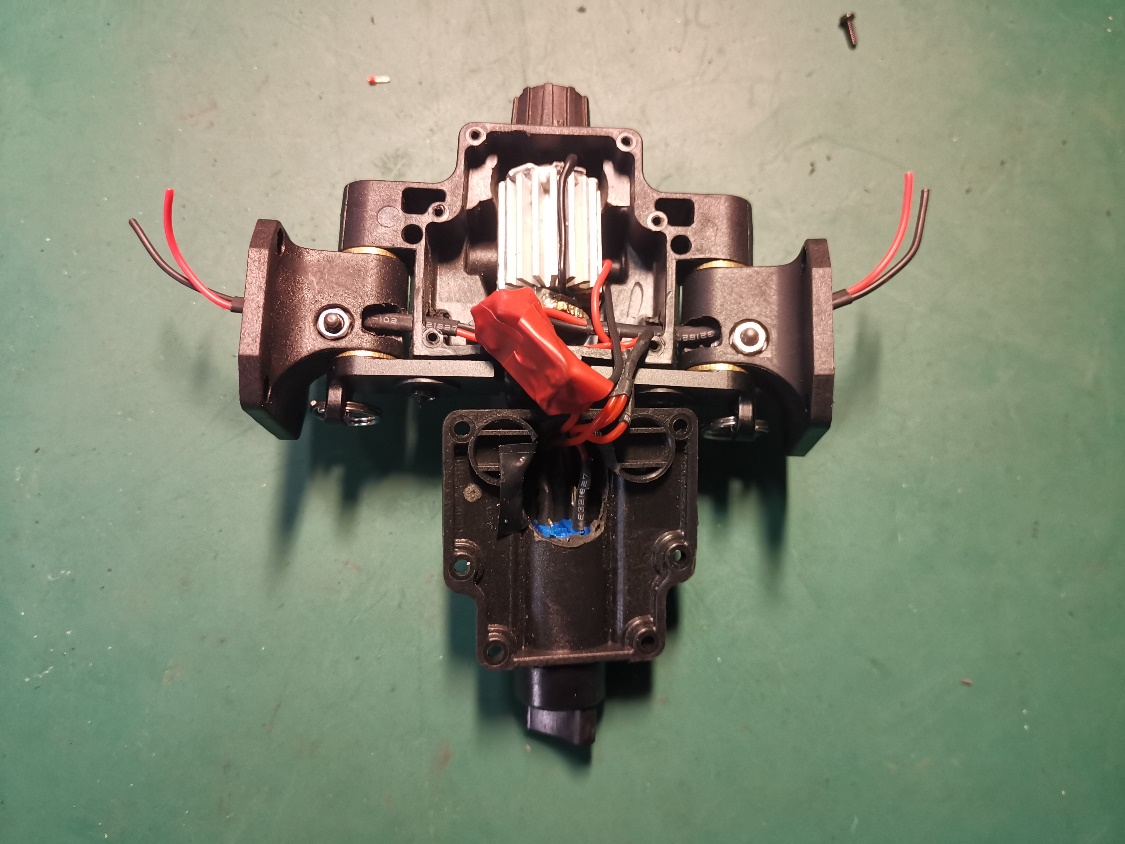

中身里要放置补光灯，补光灯驱动板，散热柱，滤光片，5V升压板，三档旋转开关，还有镜筒穿线（硅胶线+热缩管）

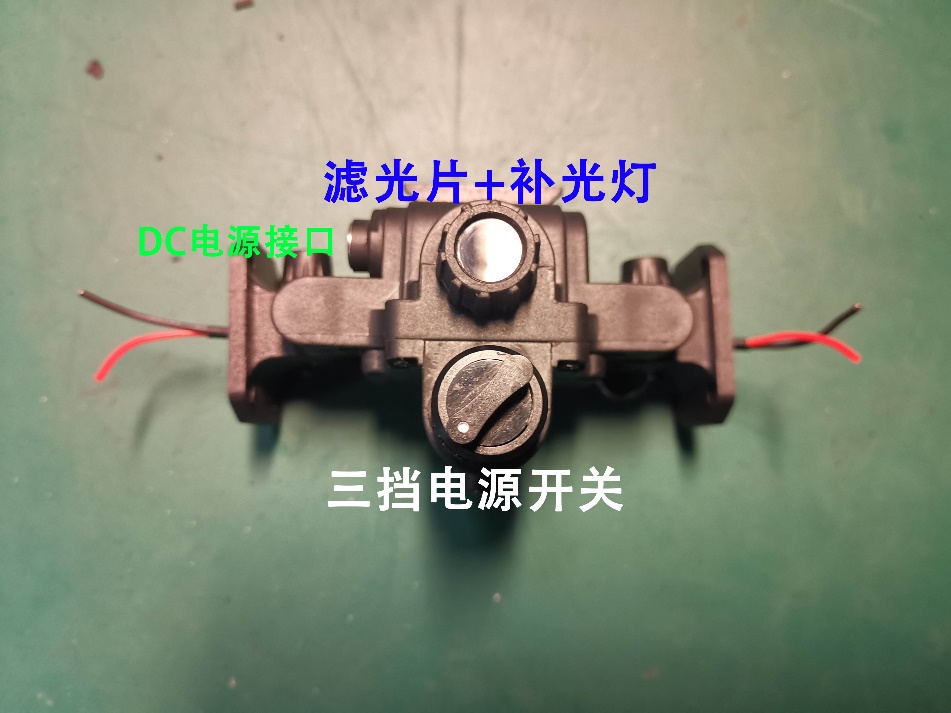

拆下模型的PVS-31原品夜视仪的开关（正前方的旋钮），并用8mm电钻打通旋钮中心和对应的中身螺丝孔，在旋钮中心位置镶嵌安装9mm的滤光片，再用AB胶将旋钮装回去，这样补光灯的光就可以穿过旋钮中心的滤光片进行补光。

卸下电池仓的6个螺丝，拆下电池仓，在电池仓上方打孔，并切掉电池仓上的凸起螺纹，用16mm钻头深入电池仓扩孔，并将三挡开关焊线后装入到电池仓内。

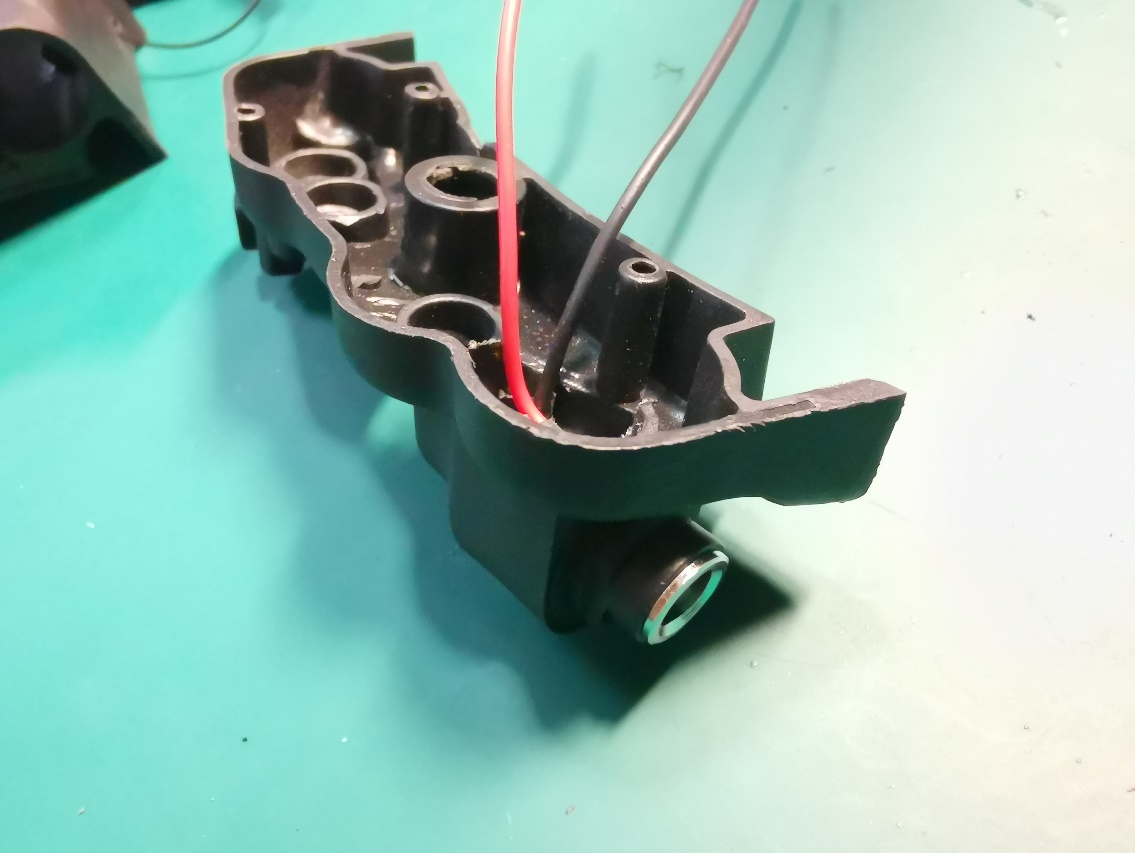

在中身右侧安装DC母头电源接口（焊线），用来链接供电电池盒。

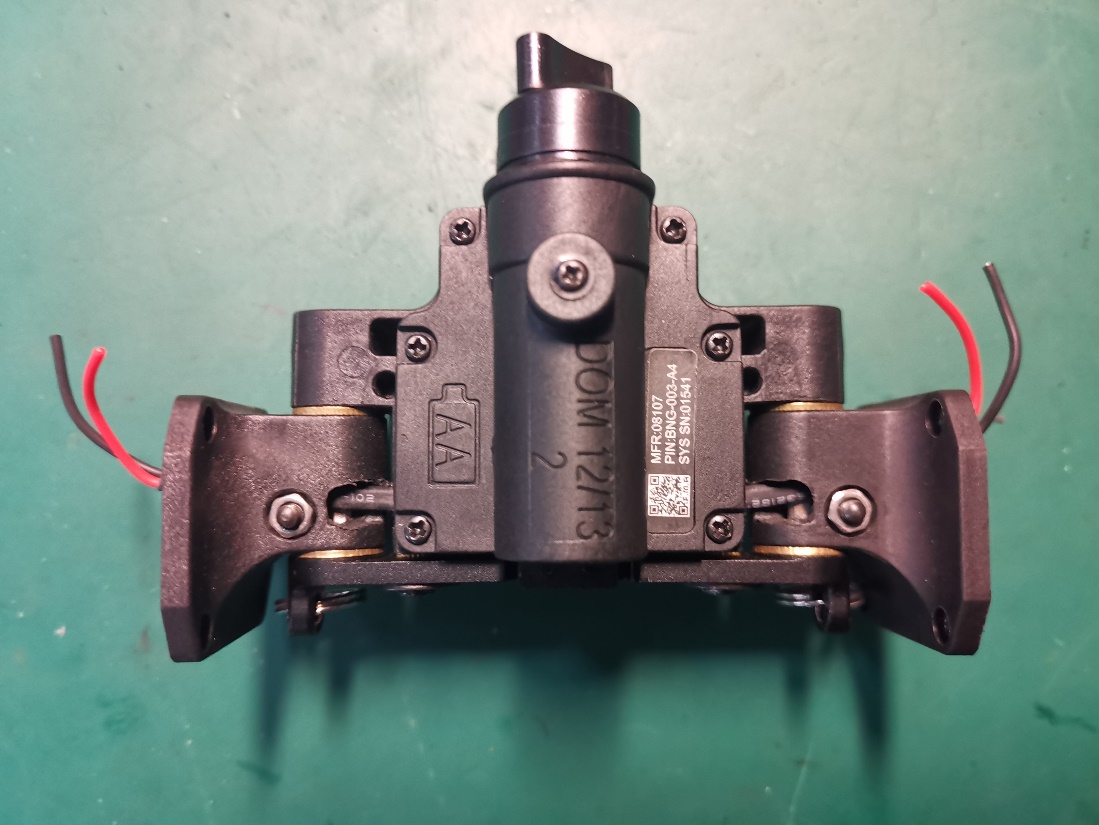

用2mm钻头将中身和链接转轴的位置打孔，并将两根15cm长的硅胶线包裹热缩管并穿过中身和转轴。

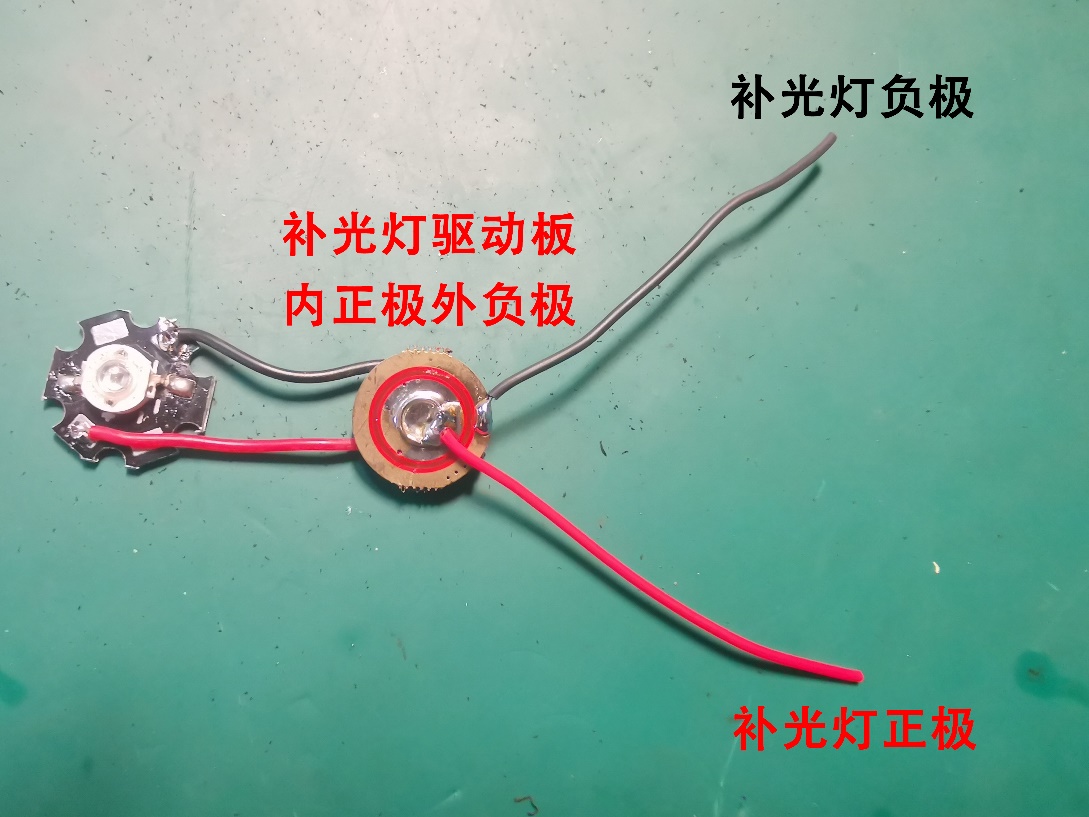

焊接补光灯基铝板和补光灯驱动板，并用散热胶粘合散热柱，并将这一套塞入中身。

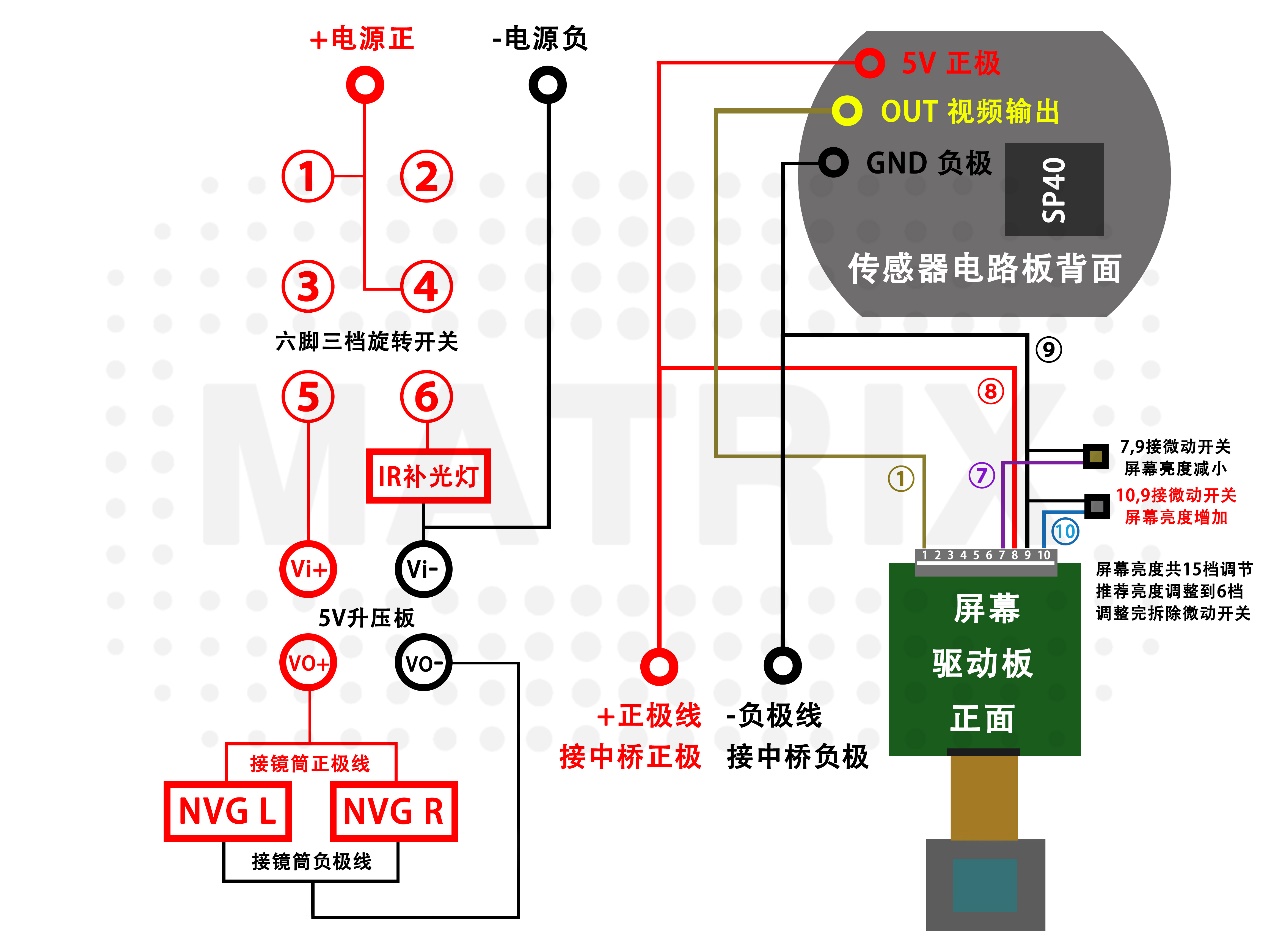

按照接线图焊接中身，整理中身内零件，扣上电池仓并上六颗螺丝。

镜组和镜筒的打磨和组装：

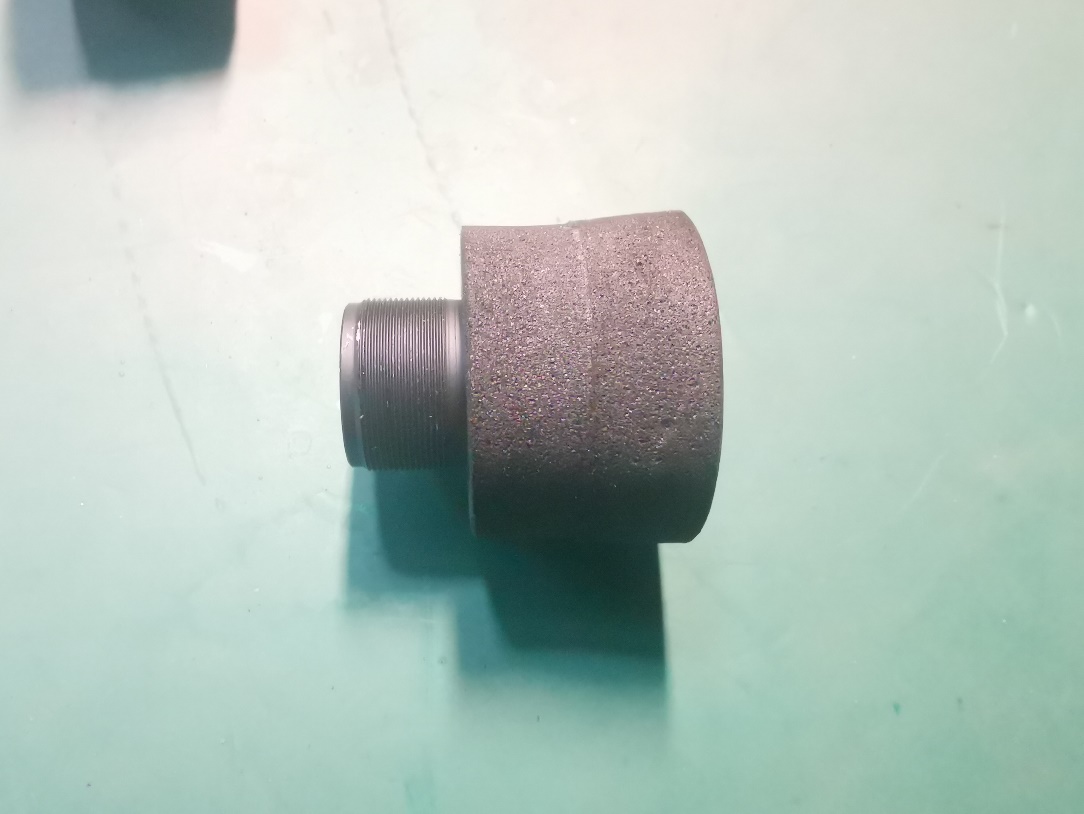

将镜头固定件装在M16镜头前端，每个镜头上套两个固定件。

打磨PVS-31物镜内侧，直至物镜内侧上下直径一致，并可以将套着固定件的M16镜头塞入其中。

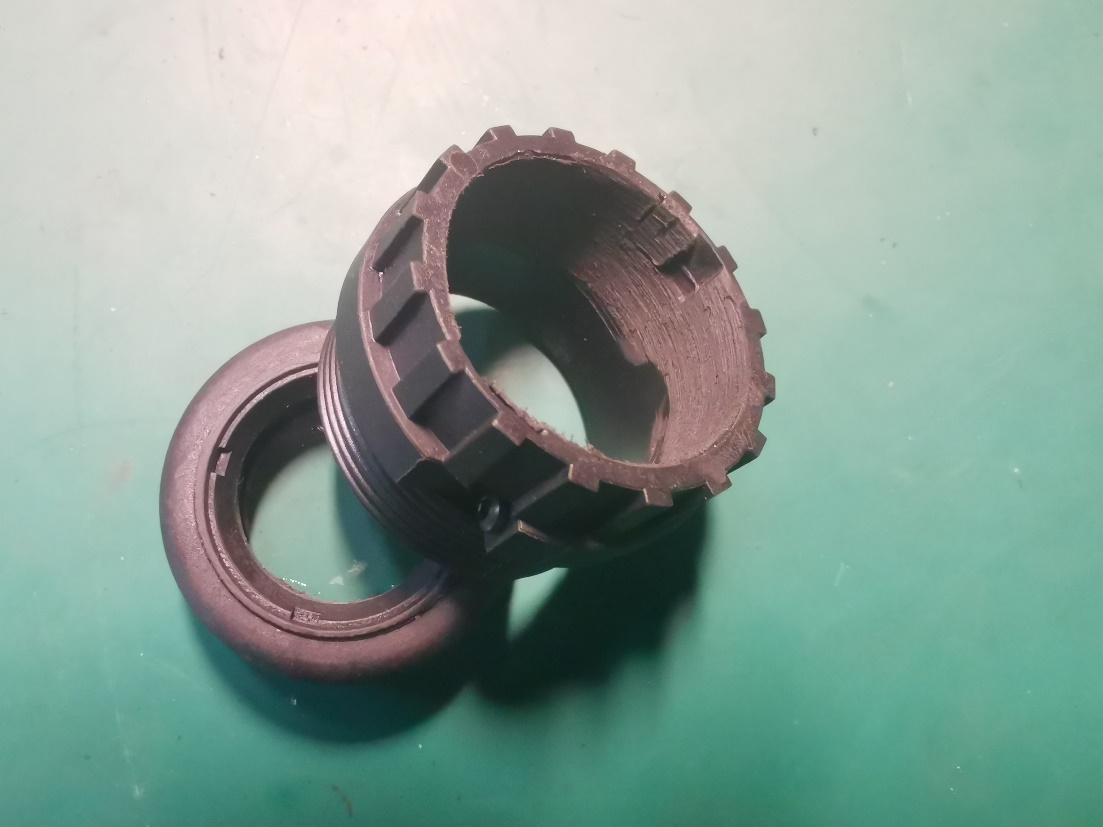

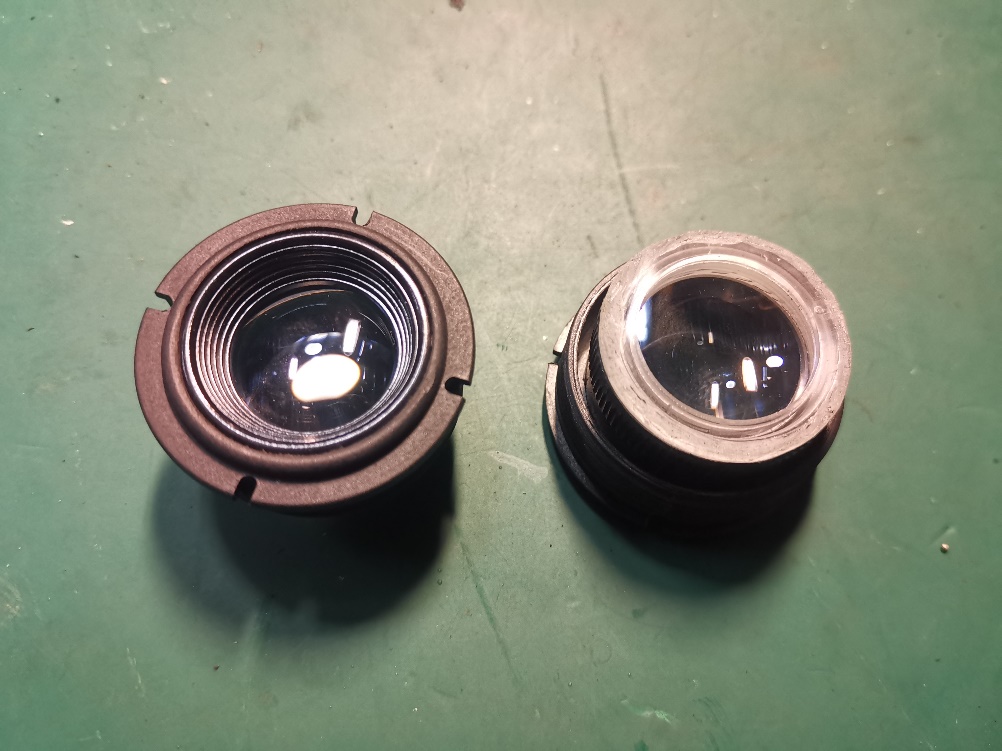

将15倍放大目镜白色亚克力部分剪掉，并将边缘打磨光滑，再打磨PVS-31目镜环，让放大目镜正好能紧凑的塞入目镜环中。

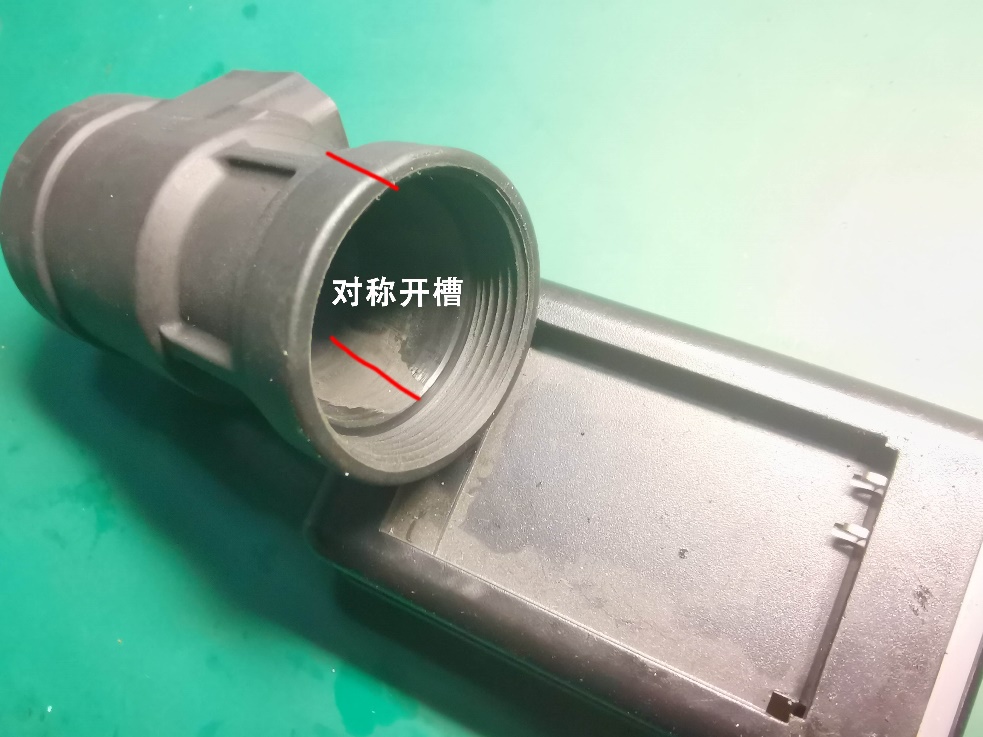

在镜筒安装目镜端的内壁上打磨两个对称的凹槽，用于方便插入屏幕驱动板。

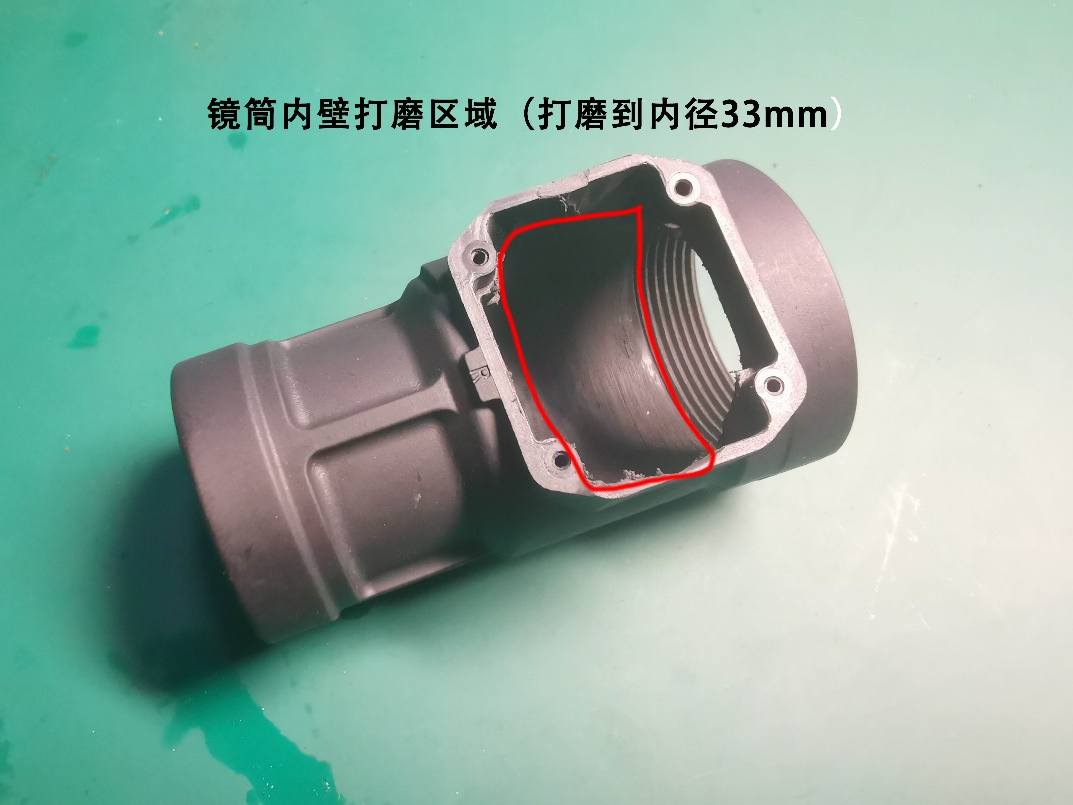

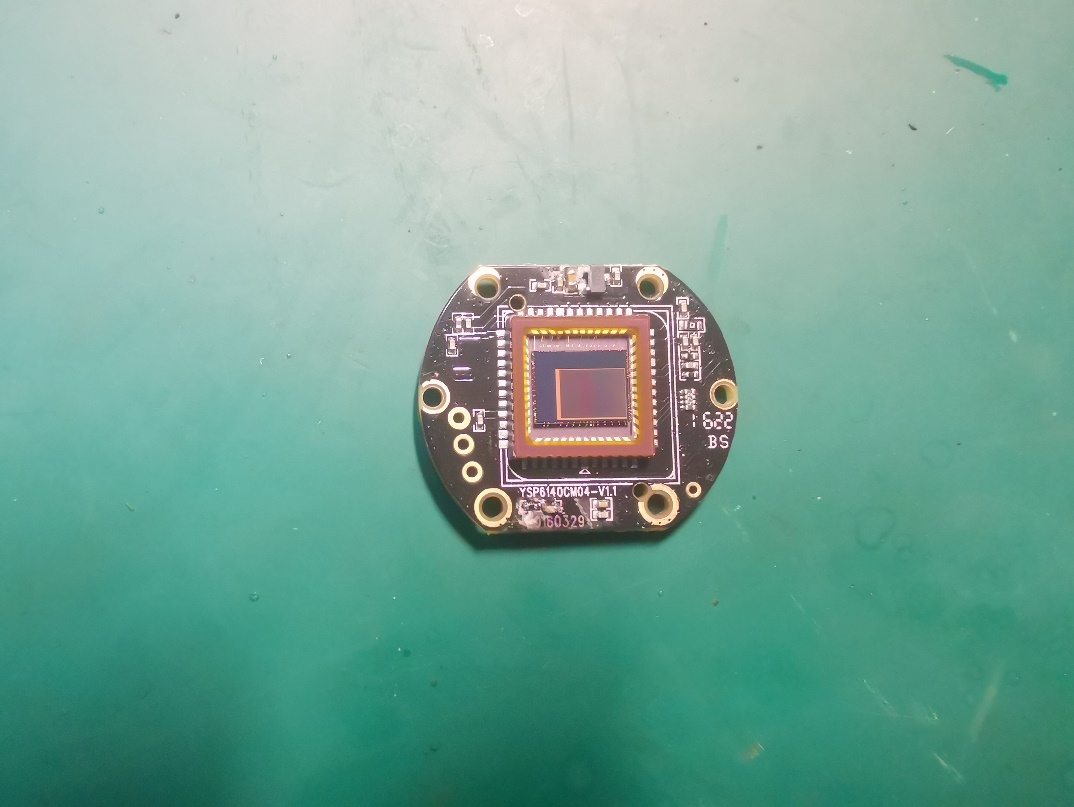

打磨镜筒内壁，将镜筒中段位置打磨到内径33mm，直到可以将MCCD传感器平整的塞入其中。

传感器和屏幕的焊线：

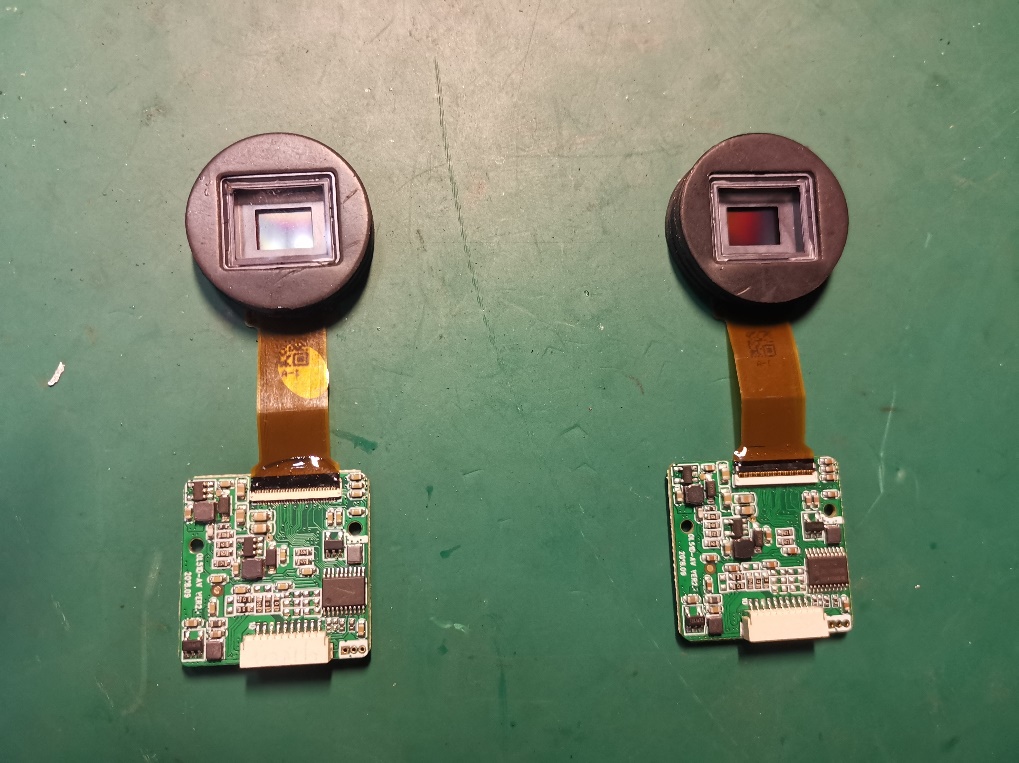

将屏幕固定件套在屏幕上，并用AB胶固定套件和排线。

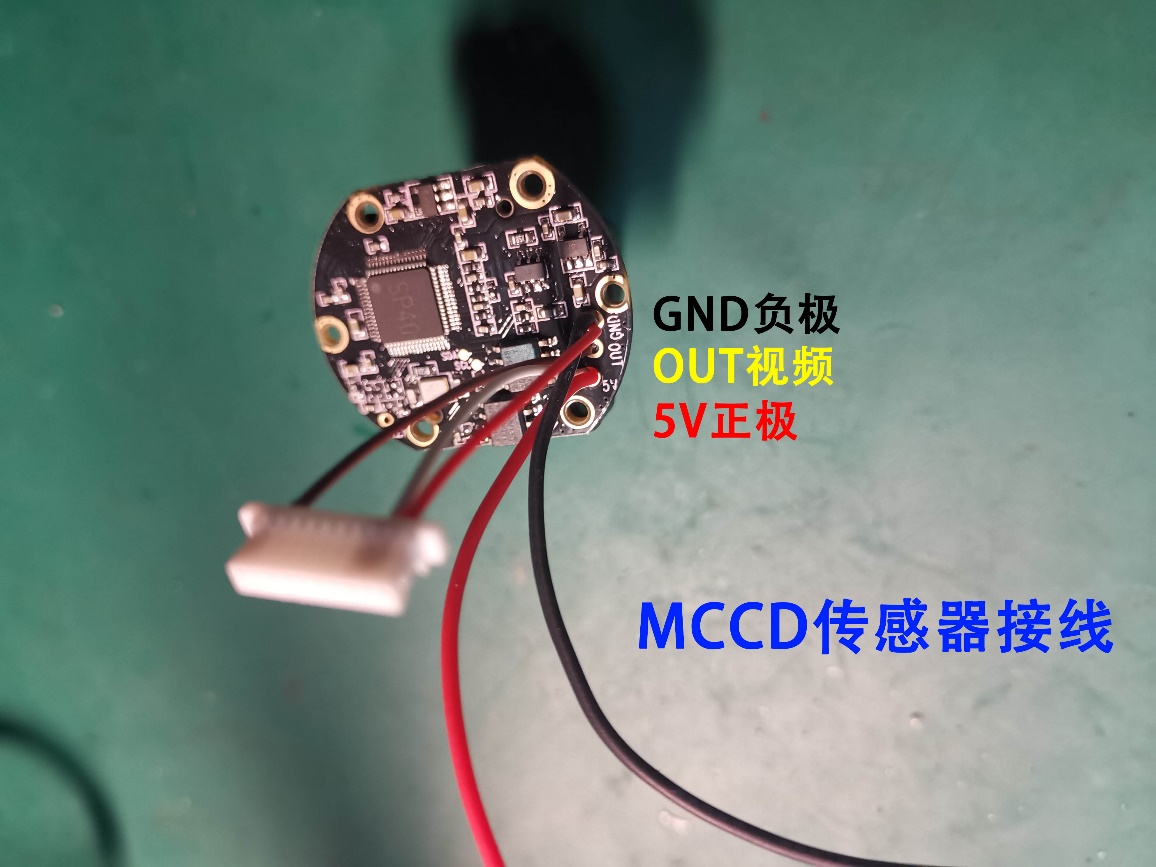

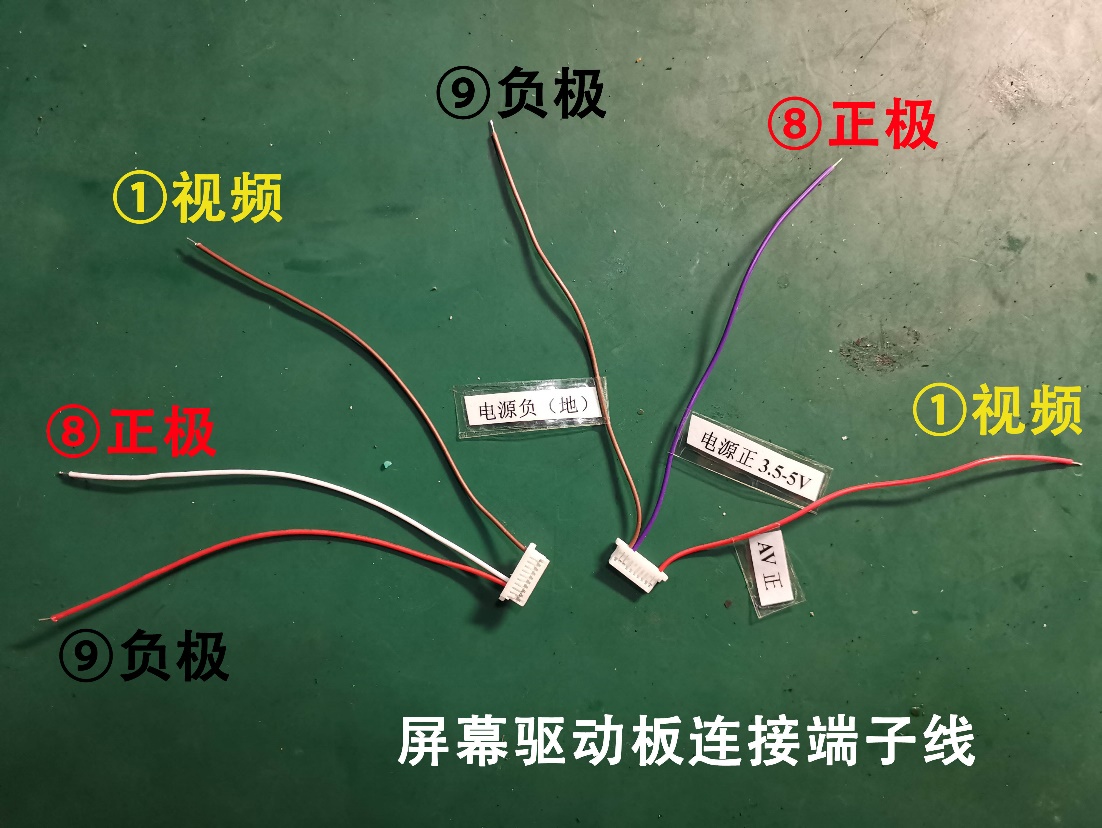

将屏幕的10P端子线的正极，负极，视频线，和接中身的正负极线都焊接到传感器的“5V”“GND”“OUT”上。可以将屏幕的亮度按照接线图的方式调整到“第6档”。

镜筒的组装：

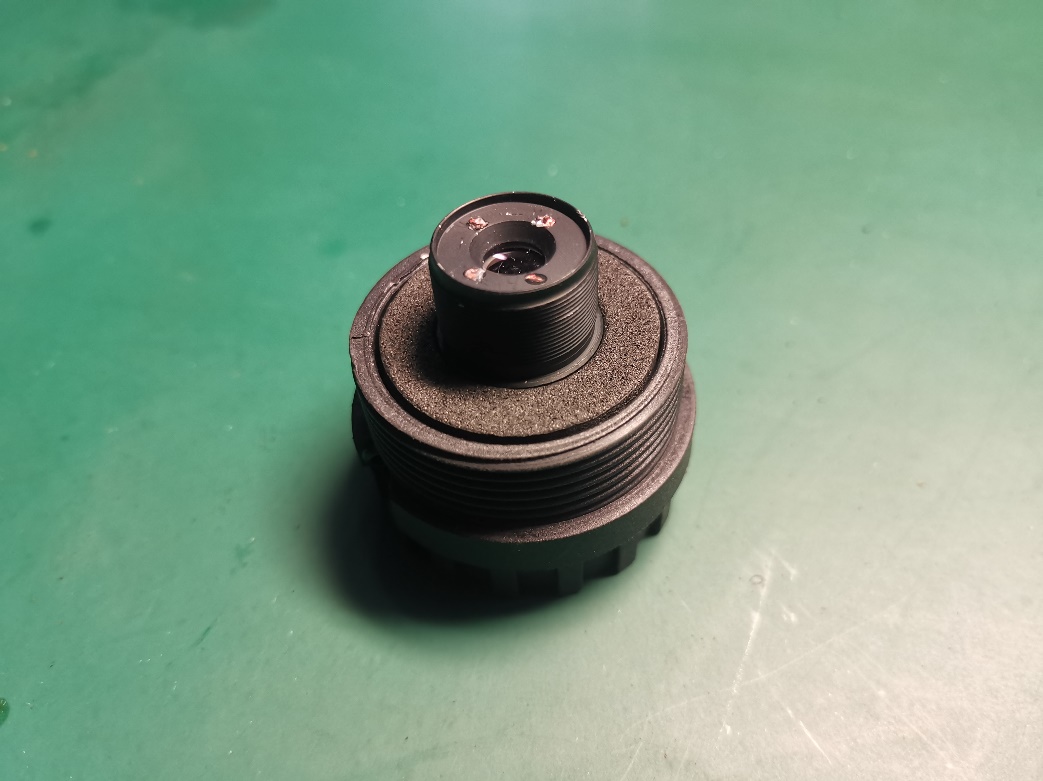

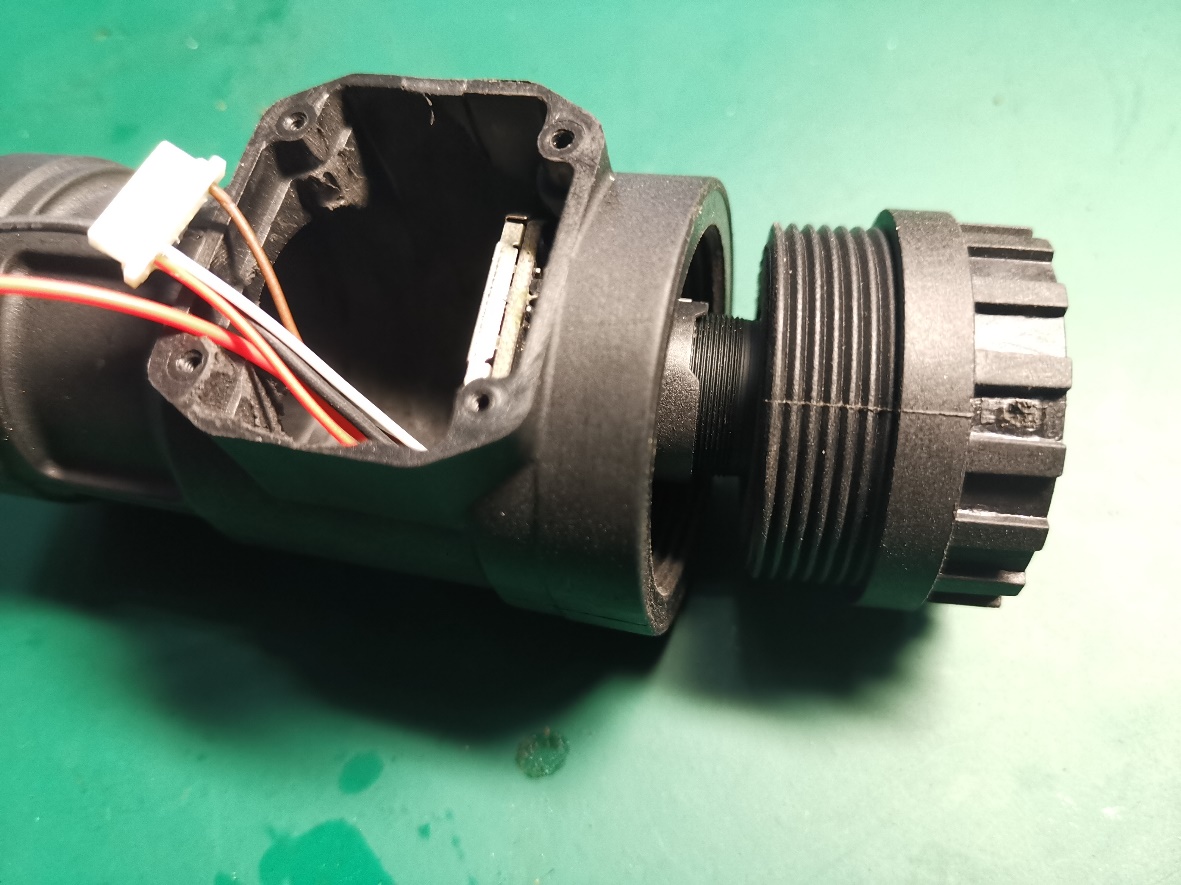

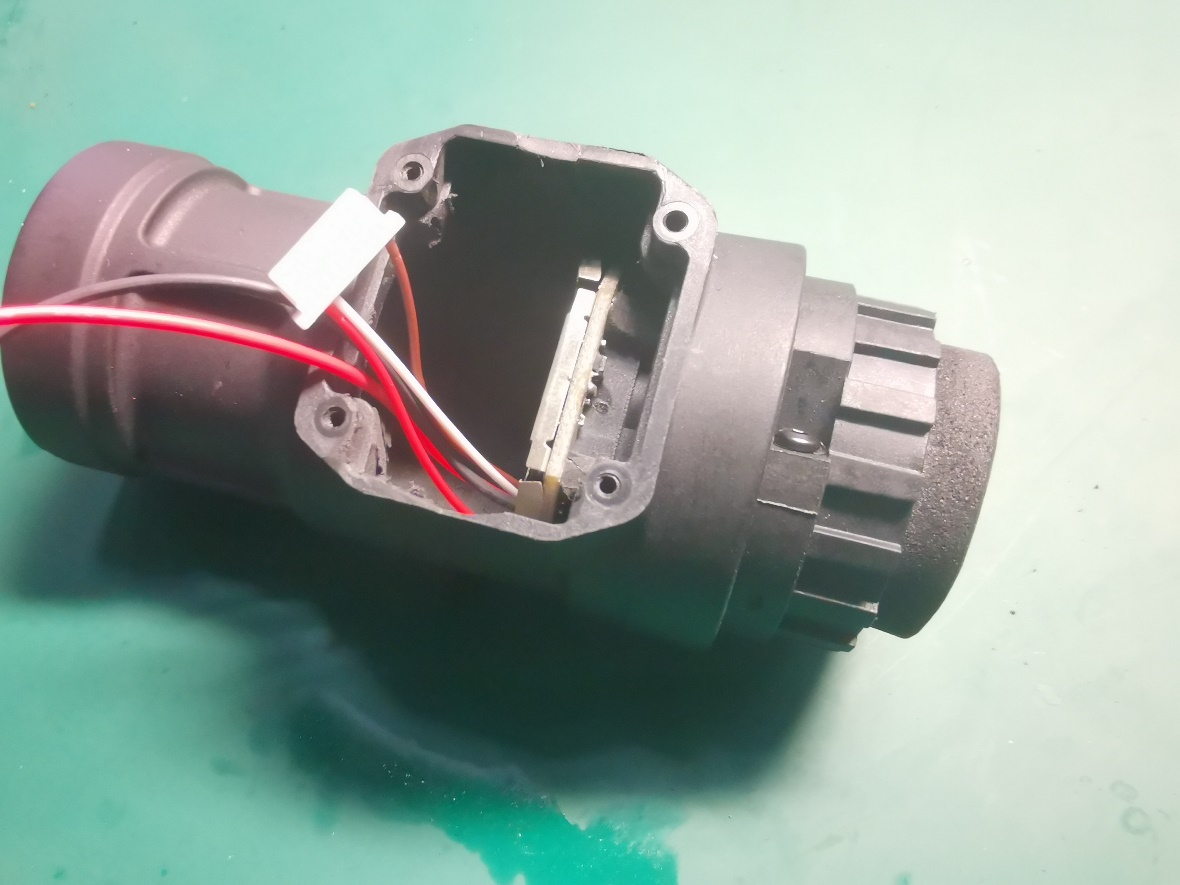

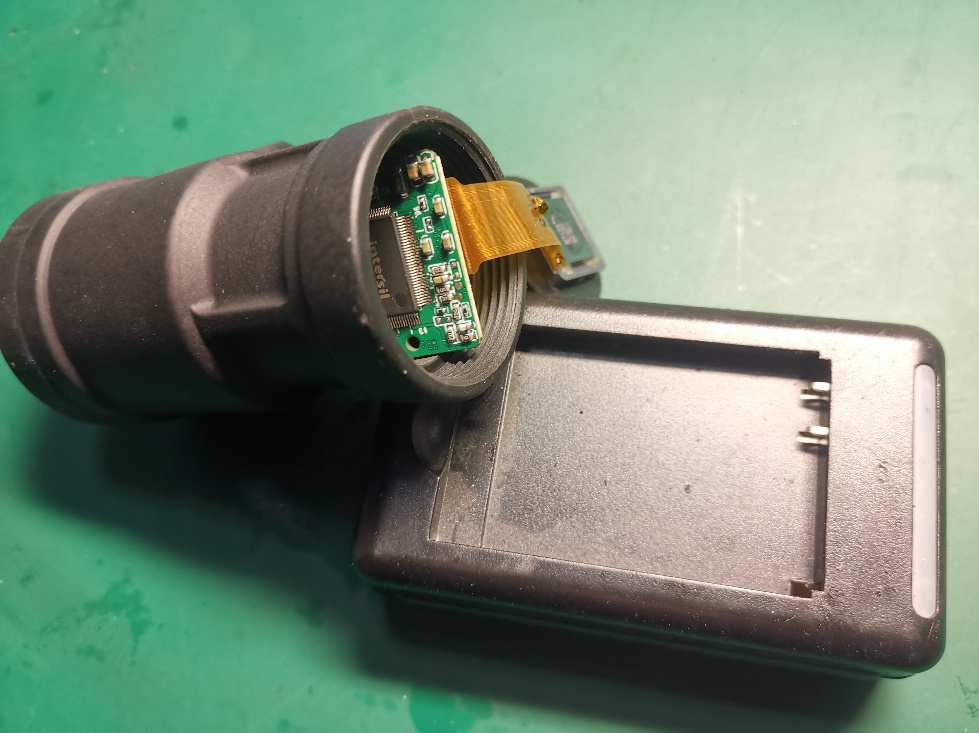

将MCCD传感器塞入镜筒后（注意方向），将套着物镜环的镜头拧进传感器的镜头底座内。再将物镜环拧进镜筒。

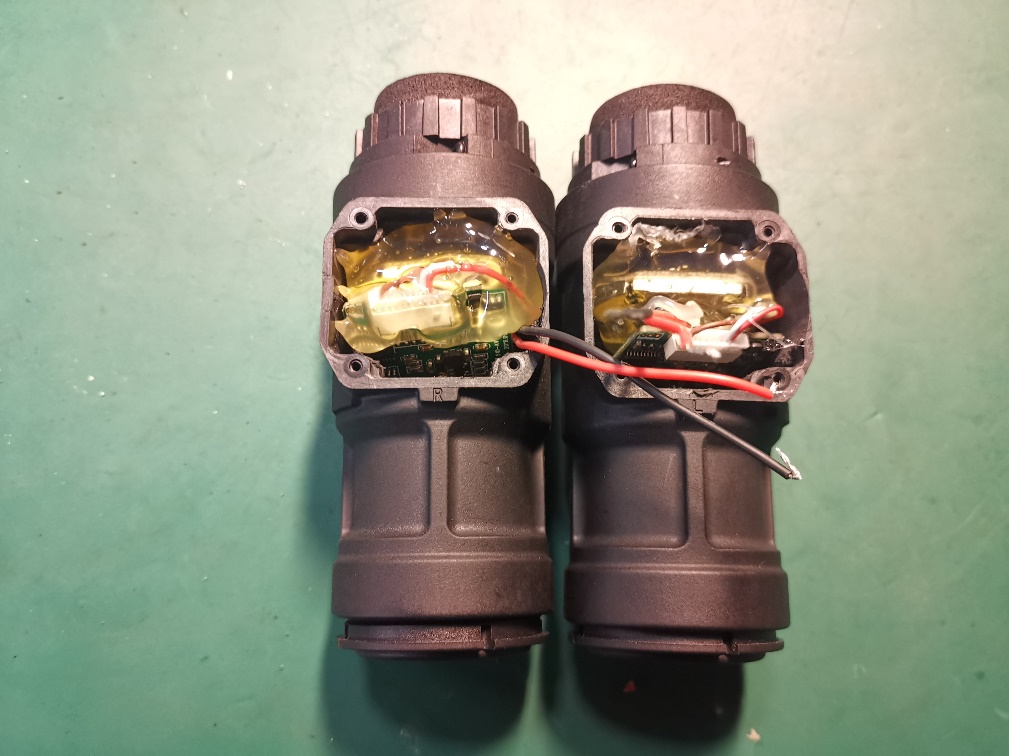

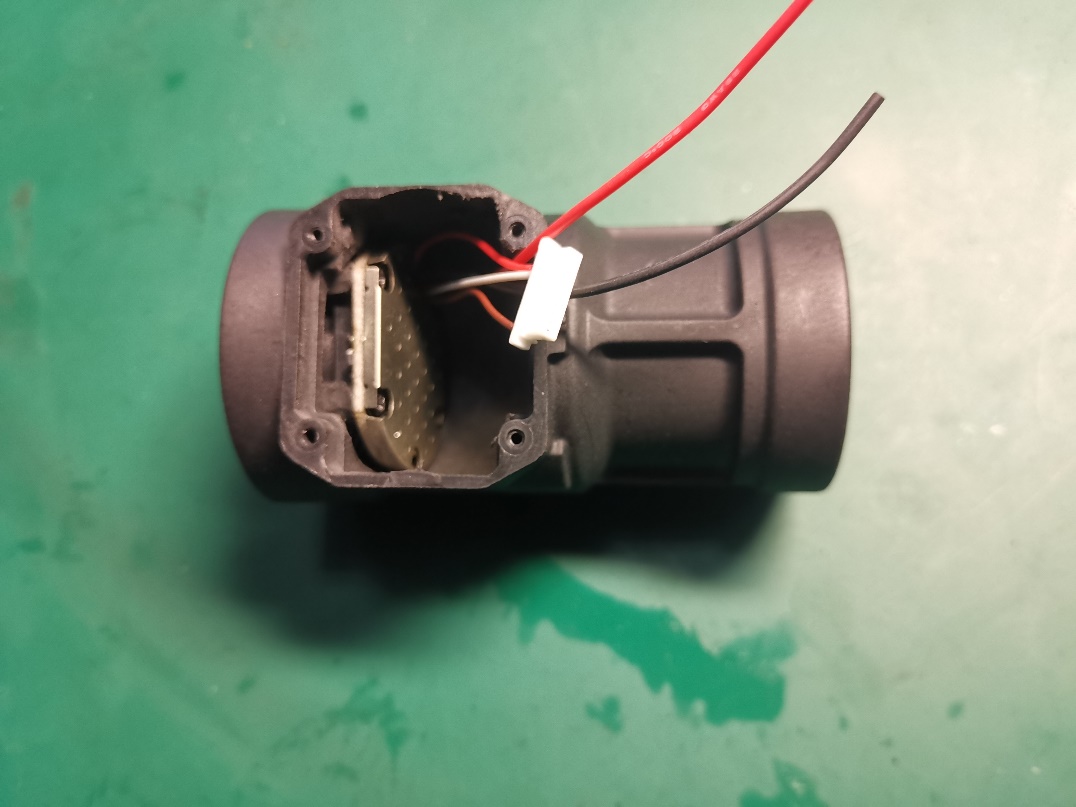

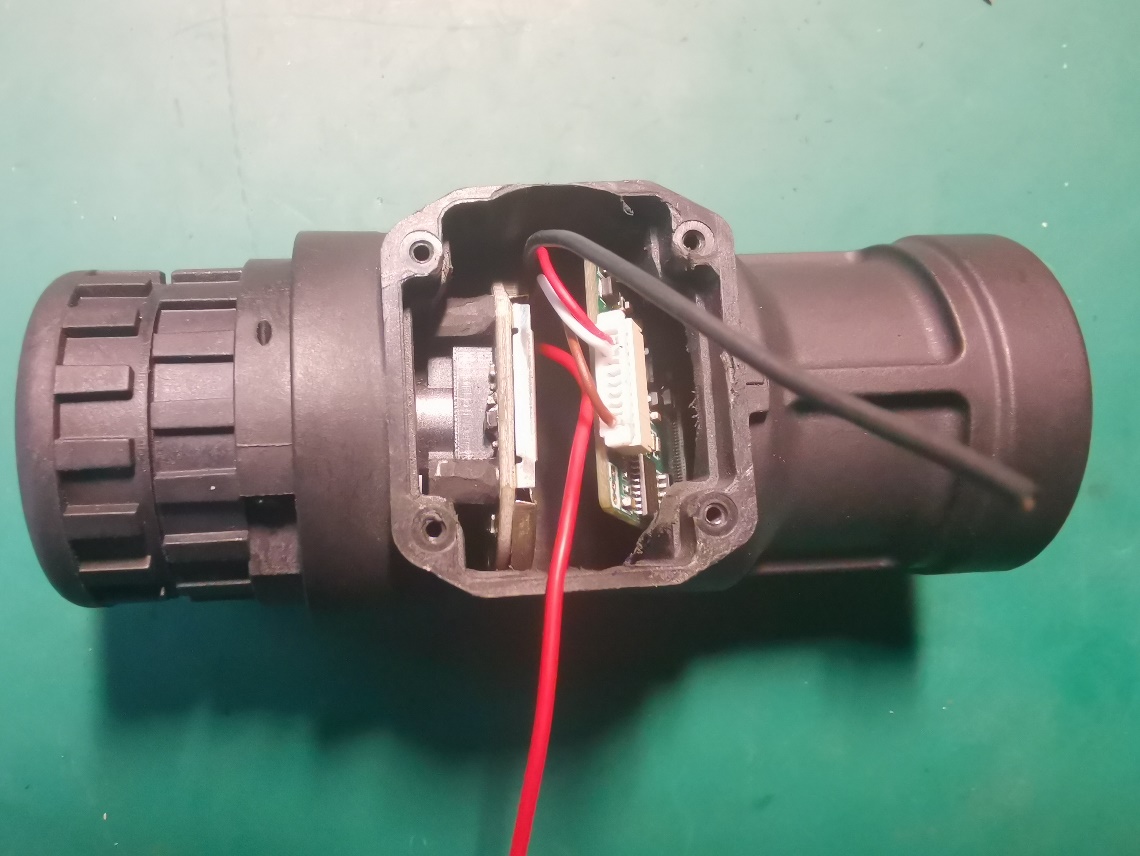

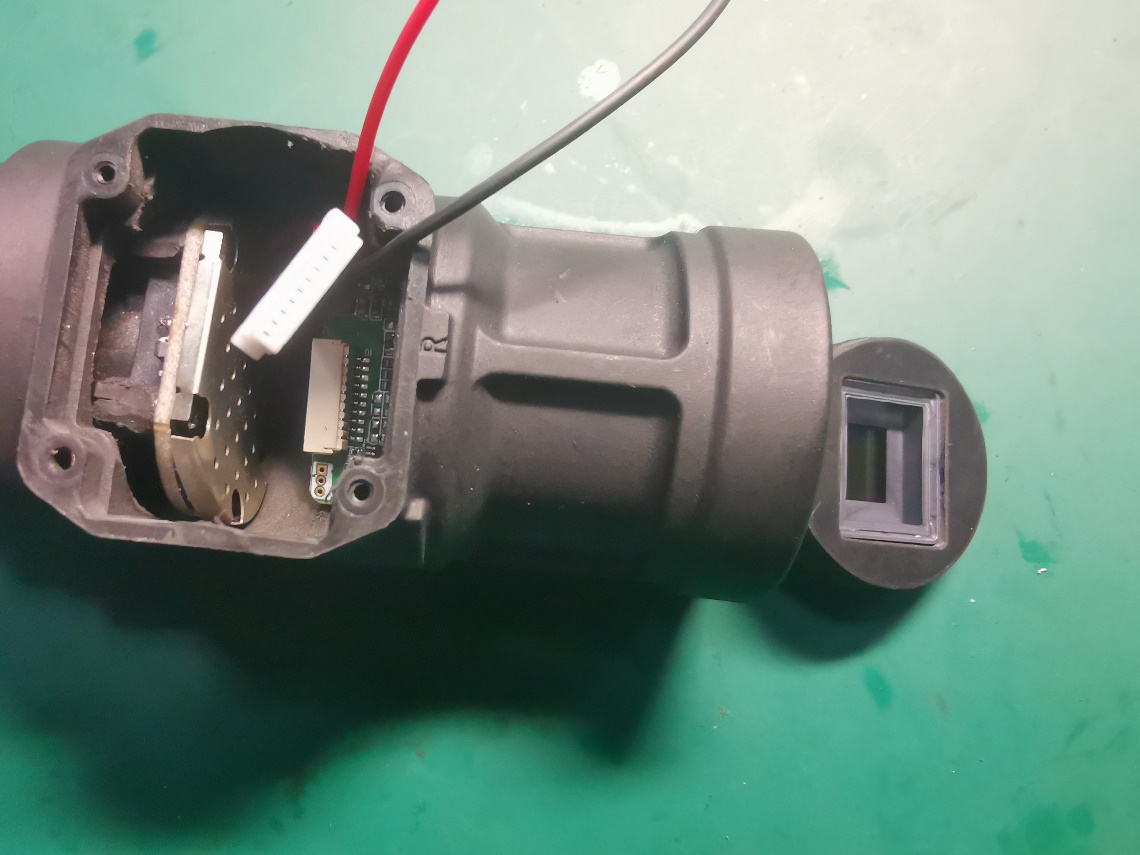

将屏幕和屏幕驱动板从目镜一侧塞入镜筒，并将屏幕驱动板从连接中桥的方孔位置拉出来。（注意屏幕的方向），将屏幕固定件卡在目镜口的位置上（屏幕和镜筒保持平行），再把端子线插在屏幕驱动板上。

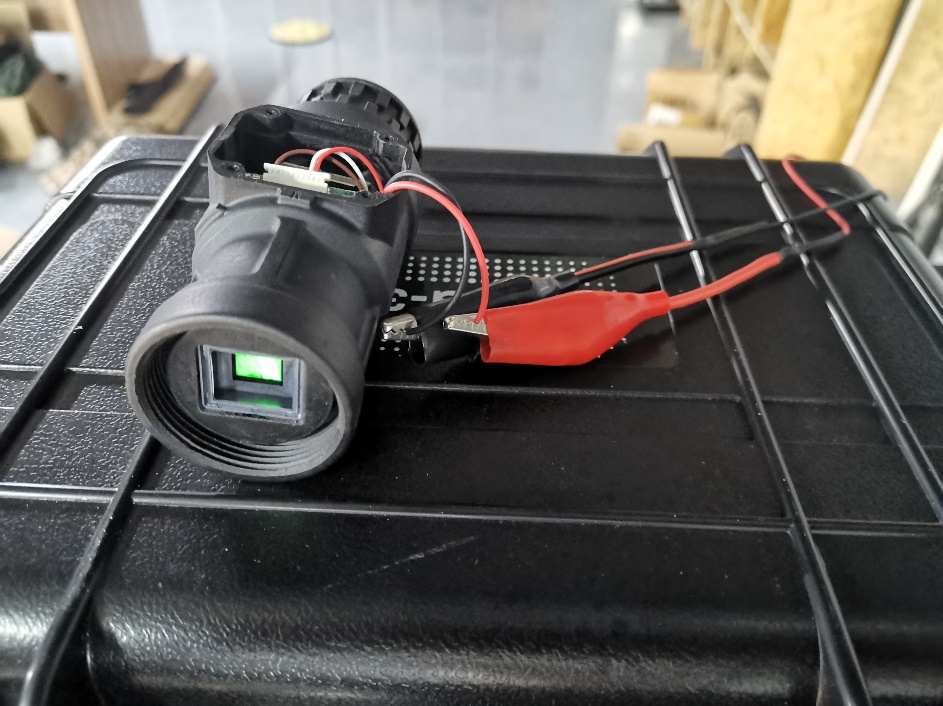

通过镜筒伸出来的两根电源线，给镜筒通电，检查工作状态，旋转镜头到有清晰成像，并调整传感器位置和屏幕位置，让镜筒里的成像和镜筒保持同轴（否则双目无法合像，这一步非常关键）。

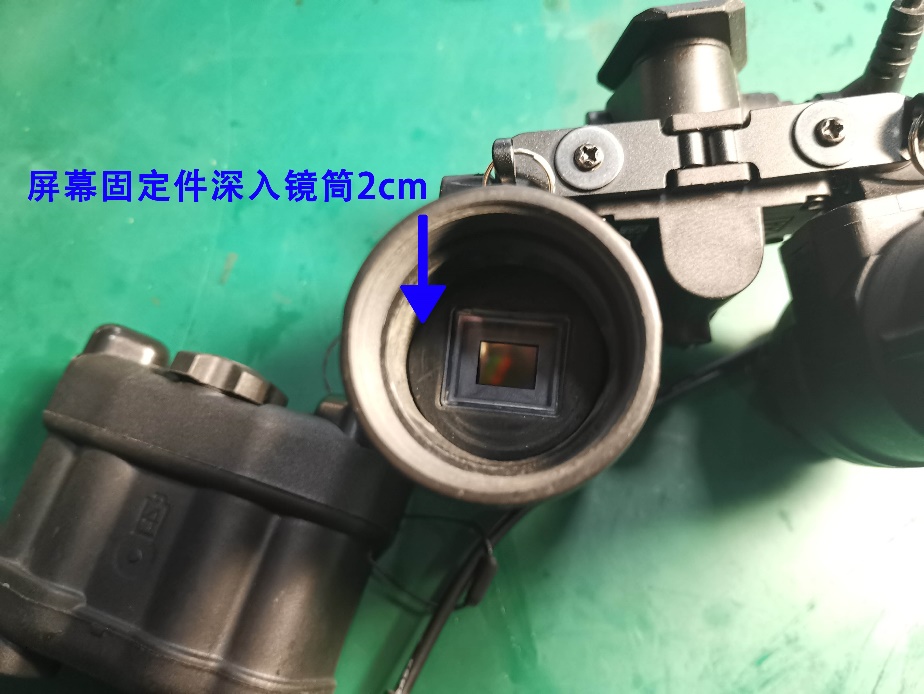

确认成像和镜筒同轴后，在传感器两端打一些热熔胶，固定传感器位置，并将屏幕固定件推入镜筒中大概2厘米左右的深度。

拧上目镜，并按照同样的方法处理另一边的镜筒。

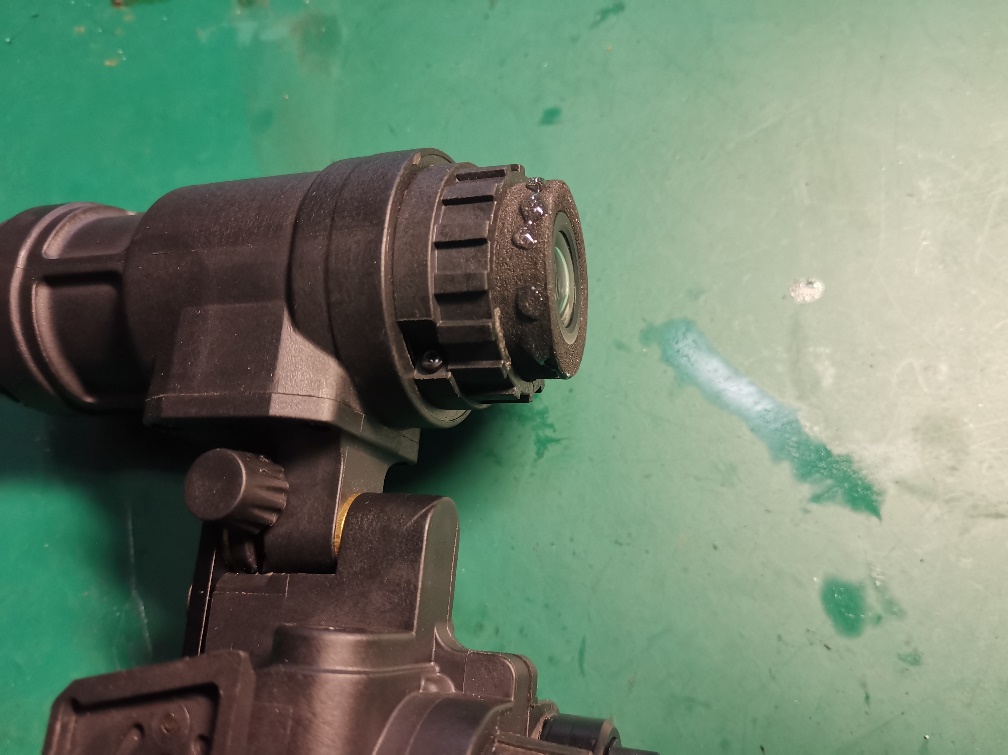

将两个镜筒的电源线与中身的穿线相连接，并将镜筒连接到中身上，一边再安装4个螺丝。最后再在物镜固定件前端一点的位置上抹一点AB胶，安装物镜调节环（用于旋转镜头远近调焦）

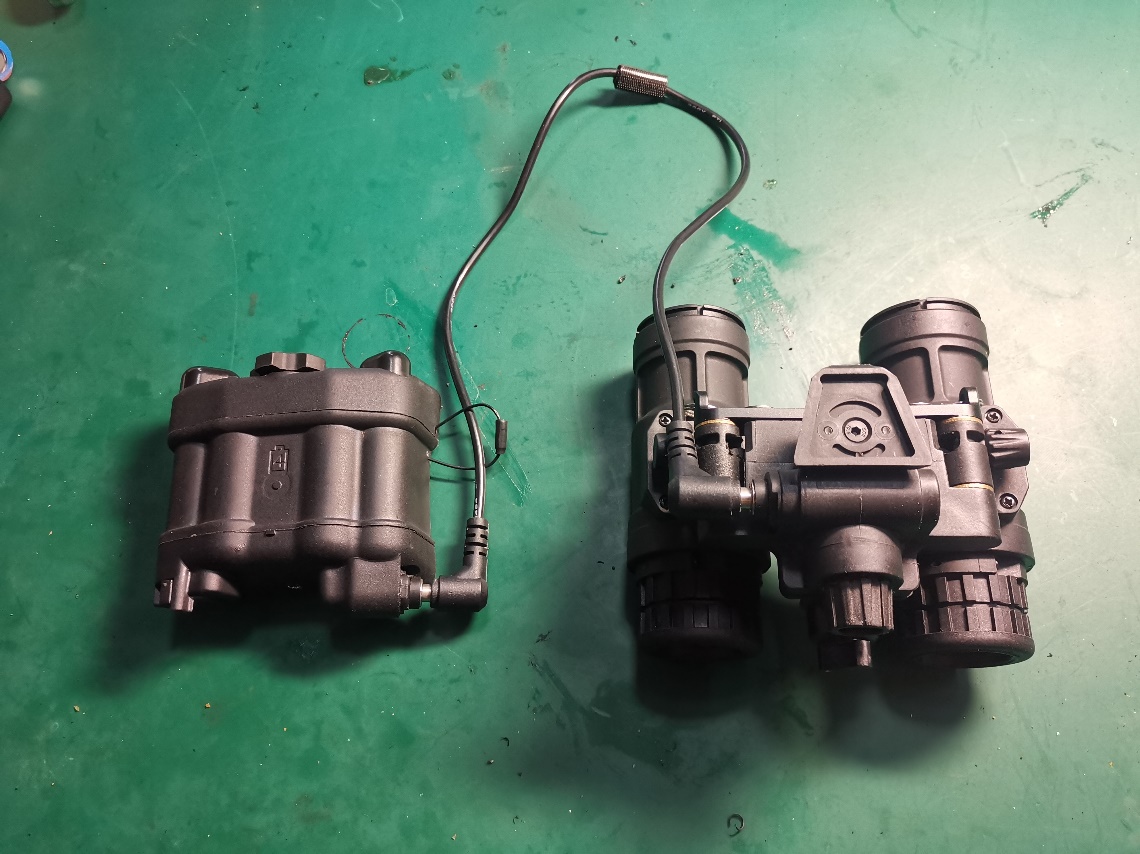

MNVT-31A最终效果图

零件清单：

MNVT-31通用组件（MNVT-31A & MNVT-31B）：

01. FMA PSV31模型
规格：PVS-31无功能板
数量：1
价格：232
运费：0
店铺名称：尚宜精品工厂店
淘口令：https://m.tb.cn/h.fzmKshb?tk=laAw2tbMsqt

02. 硅胶线
规格：28AWG（0.08平方）10米
数量：1
价格：6
运费：0
备注：5米红线，5米黑线
店铺名称：膜灵旗舰店
淘口令：https://m.tb.cn/h.UakvSjL?tk=urkM2tbpjLb

03. 热缩管
规格：2.0mm（10米）
数量：1
价格：11.85
运费：0
店铺名称：际琛禹五金专营店
淘口令：https://m.tb.cn/h.UakCIbq?tk=mFWn2tbtrRG

04.M3螺母
规格：M3(50颗)黑色304材质
数量：1
价格：3
运费：0
店铺名称：qd五金旗舰店
淘口令：https://m.tb.cn/h.UaAmtcY?tk=jvDt2GM6KKs

05.M4螺丝
规格：M4*10(50颗)
数量：1
价格：8.77
运费：0
店铺名称：qd五金旗舰店
淘口令：https://m.tb.cn/h.UXoRE4R?tk=r9im2CFCmOu

05. 升压电源模块
规格：DM13-05
数量：1
价格：2.3
运费：8
店铺名称：亿佰特佰锐专卖店
淘口令：https://m.tb.cn/h.fAkfQ98?tk=Ru5h2tbCqU4

06. 红外线灯珠
规格：红外940 1-3W单芯 焊20毫米铝基板
数量：1
价格：2.46
运费：5
店铺名称：金羊光电实业
淘口令：https://m.tb.cn/h.fBKqD0B?tk=BcFV2tbANkw

07. 红外灯珠驱动板
规格：直径17mm/1A单档
数量：1
价格：9.68
运费：0
店铺名称：金羊光电实业
淘口令：https://m.tb.cn/h.fBKJ4no?tk=uDuE2tYaLnF

08. 太阳花散热器
规格：直径20mm/内径6mm 长度10mm（1厘米）
数量：1
价格：0.7
运费：5
店铺名称：泓乐照明电器配件总汇
淘口令：https://m.tb.cn/h.fzNY6m5?tk=Hq0N2tYaDCP

09. 导热胶
规格：拍1件=1支
数量：1
价格：2.5
运费：0
店铺名称：深圳市鸿盛捷创电子科技
淘口令：https://m.tb.cn/h.fAk7UXg?tk=1Dh52tYbKvr

10. 红外滤光片
规格：直径9mm*3mm
数量：1
价格：8.5
运费：7
店铺名称：幻影电子网店
淘口令：https://m.tb.cn/h.UdhxfOz?tk=fMYp2CFp6tm

11. DC电源插座（5.5x2.1mm）
规格：5.5*2.1mm常用款（10个）
数量：1
价格：4.8
运费：0
店铺名称：长信维丰科技企业店
淘口令：https://m.tb.cn/h.fBKFeSp?tk=bUFp2tY2J0m

12. 三档旋钮开关
规格：3档6脚
数量：1
价格：5
运费：0
店铺名称：大知电器
淘口令：https://m.tb.cn/h.fzNV2HJ?tk=8ojN2tY3vfQ

13. 不锈钢钥匙圈
规格：钛线圈（12mm*5）
数量：1
价格：7.8
运费：0
店铺名称：yora旗舰店
淘口令：https://m.tb.cn/h.fAkOvZl?tk=K1Sc2tYVxSG

14. 15倍放大镜
数量：2
价格：136
运费：0
店铺名称：高品数码专营店
淘口令：https://m.tb.cn/h.fAkrhYr?tk=WlIS2tYizXe

15. 14500电池组
规格：3.7V 1600mAh电池SM头[两节并联]
数量：2
价格：52
运费：0
店铺名称：锐力赛力牌电池直销
淘口令：https://m.tb.cn/h.fzNkHCl?tk=xjC32tYkOaX

16. 弯头DC双公头连接线
规格：双弯头DC5.5*2.1公对公 0.5m
数量：1
价格：2.5
运费：5
店铺名称：恒通线材厂家批发
淘口令：https://m.tb.cn/h.UaPODB3?tk=3muR2tY9T2P

17. DC智能充电器
规格：1A电流[DC公头]
数量：1
价格：18.5
运费：7
店铺名称：中顺动力电池
淘口令：https://m.tb.cn/h.UaZnlyh?tk=YNUr2toQF6L

18. 得力AB胶
规格：【实惠装】常规款/1卡
数量：1
价格：7.9
运费：0
店铺名称：鸣志办公专营店
淘口令：https://m.tb.cn/h.fzNJlg0?tk=iqim2tYqYWr


总计：559.26

-------------------------------------------------------------------------------------------------

MNVT-31A零件清单：

14. 黑光镜头M16接口
规格：黑光F1.0 16mm
数量：2
价格：78
运费：10
备注：不要装滤光片
店铺名称：安防镜头批发
淘口令：https://m.tb.cn/h.fzNgnOq?tk=oAi52tYg0Kx

15. OLED微型显示器
可选规格1：黑色[屏+AV板]
可选规格2：浅绿色[绿屏显示+AV板]
数量：2
价格：570（规格1）600（规格2）
运费：12
店铺名称：深圳市立治正中电子
淘口令：https://m.tb.cn/h.UaPjZBj?tk=ZSas2tYhAa2

21. 专用MCCD传感器+固定件
规格：黑色
数量：1
价格：200
运费：0
店铺名称：MATRIX矩阵战术（咸鱼同名）
淘口令：https://m.tb.cn/h.UalDdBr?tk=Vz8P2t1Cw9H


总计：870+559.26=1429.26（MNVT-31A）

-------------------------------------------------------------------------------------------------

MNVT-31B零件清单：

01. IMX385模组
规格：深灰色
数量：2
价格：1548
运费：0
备注：打开视频系统（CVBS输出）要调试线
店铺名称：高清智能安防监控工厂
淘口令：https://m.tb.cn/h.fzxUuBJ?tk=dmQ22t8YcC3

02. 索尼ECX331D屏幕
规格：ECX331D屏幕两块
数量：2
价格：600
运费：0
咸鱼名称：yyyllll
咸鱼口令：https://m.tb.cn/h.UXo0X24?tk=ERbp2CFOIAH

03. 索尼ECX331D屏幕驱动板
规格：索尼0.5寸单目板两块
数量：2
价格：450
运费：0
咸鱼名称：北京华智宝成XTEK
咸鱼口令：https://m.tb.cn/h.U2j3Tb2?tk=G2B72CFMsui

03. 升压电源模块
规格：DM13-12
数量：2
价格：4.6
运费：8
店铺名称：亿佰特佰锐专卖店
淘口令：https://m.tb.cn/h.fAkfQ98?tk=Ru5h2tbCqU4

04. 端子连接线
规格：1.25/5P/公头/10CM（5条）
数量：1
价格：2.2
运费：2.22
店铺名称：全芯源旗舰店
淘口令：https://m.tb.cn/h.fAFPbj9?tk=LtGX2t8cMGS

05. 黑光镜头M16接口
规格：黑光F1.0 12mm
数量：2
价格：76+8=84（卖家改价）
运费：10
备注：不要装滤光片，底座补差价换22mm孔径
店铺名称：安防镜头批发
淘口令：https://m.tb.cn/h.fzNgnOq?tk=oAi52tYg0Kx

06. 屏幕固定件+镜头固定件
规格：红色
数量：1
价格：50
运费：0
店铺名称：MATRIX矩阵战术
淘口令：https://m.tb.cn/h.UalDdBr?tk=Vz8P2t1Cw9H


总计：2759.02+559.26=3318.28（MNVT-31B）

-------------------------------------------------------------------------------------------------

MNVT-31外挂录制器零件清单：

01. FPV录像机
规格：黑色
数量：1
价格：170
运费：0
备注：要端子链接线
店铺名称：艾福恩科技
淘口令：https://m.tb.cn/h.UaE5wSF?tk=v8UG2tj8LqV

02. 全向麦克风模块
数量：1
价格：15
运费：7
店铺名称：DFRobot官方品牌店
淘口令：https://m.tb.cn/h.UXo3KJa?tk=8Jdm2CFrc9R

02. 三芯音频线
规格：三节公弯头3芯线+三节母直头3芯线
数量：2（1公头1母头）
价格：6.65
运费：0
店铺名称：zave旗舰店
淘口令：https://m.tb.cn/h.fz0B8Dy?tk=5cUE2tQXSRZ


总计：198.65（录制系统）

-------------------------------------------------------------------------------------------------

MNVT-31备用锂电池/电池盒零件清单：

01. 中顺5V大容量锂电池
规格：18AH/95*60*22mm 706090-3P
数量：1
价格：126
运费：0（与1A充电器一起发货）
备注：DC公放母充
店铺名称：中顺动力电池
淘口令：https://m.tb.cn/h.fzV4XAo?tk=Exvf2totOID

02. DC智能充电器（大容量锂电池用）
规格：2A电流[DC公头]
数量：1
价格：24
运费：0（与1A充电器一起发货）
店铺名称：中顺动力电池
淘口令：https://m.tb.cn/h.UaZnlyh?tk=YNUr2toQF6L

03. PVS31电池盒
数量：1
价格：45
运费：5
店铺名称：7号物资
淘口令：https://m.tb.cn/h.UZ0Ybb3?tk=4z5Y2tooCIt

04. 14500电池组
规格：3.7V 1600mAh电池SM头[两节并联]
数量：2
价格：52
运费：0
店铺名称：锐力赛力牌电池直销
淘口令：https://m.tb.cn/h.fzNkHCl?tk=xjC32tYkOaX


总计：252（备用电池）
